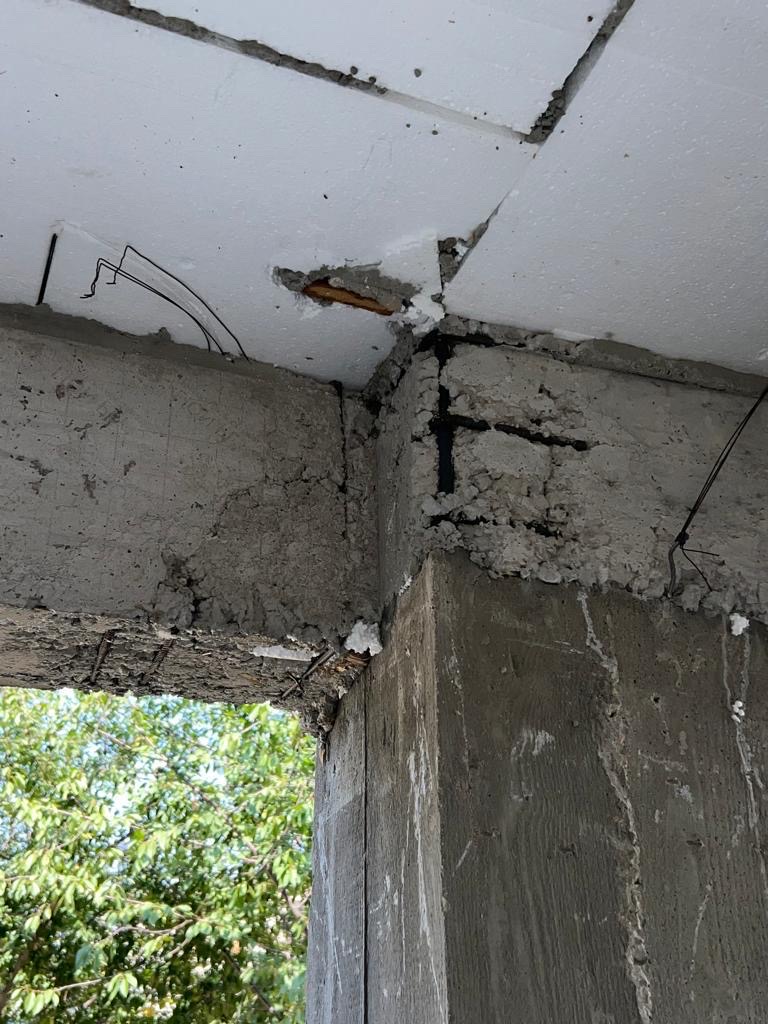

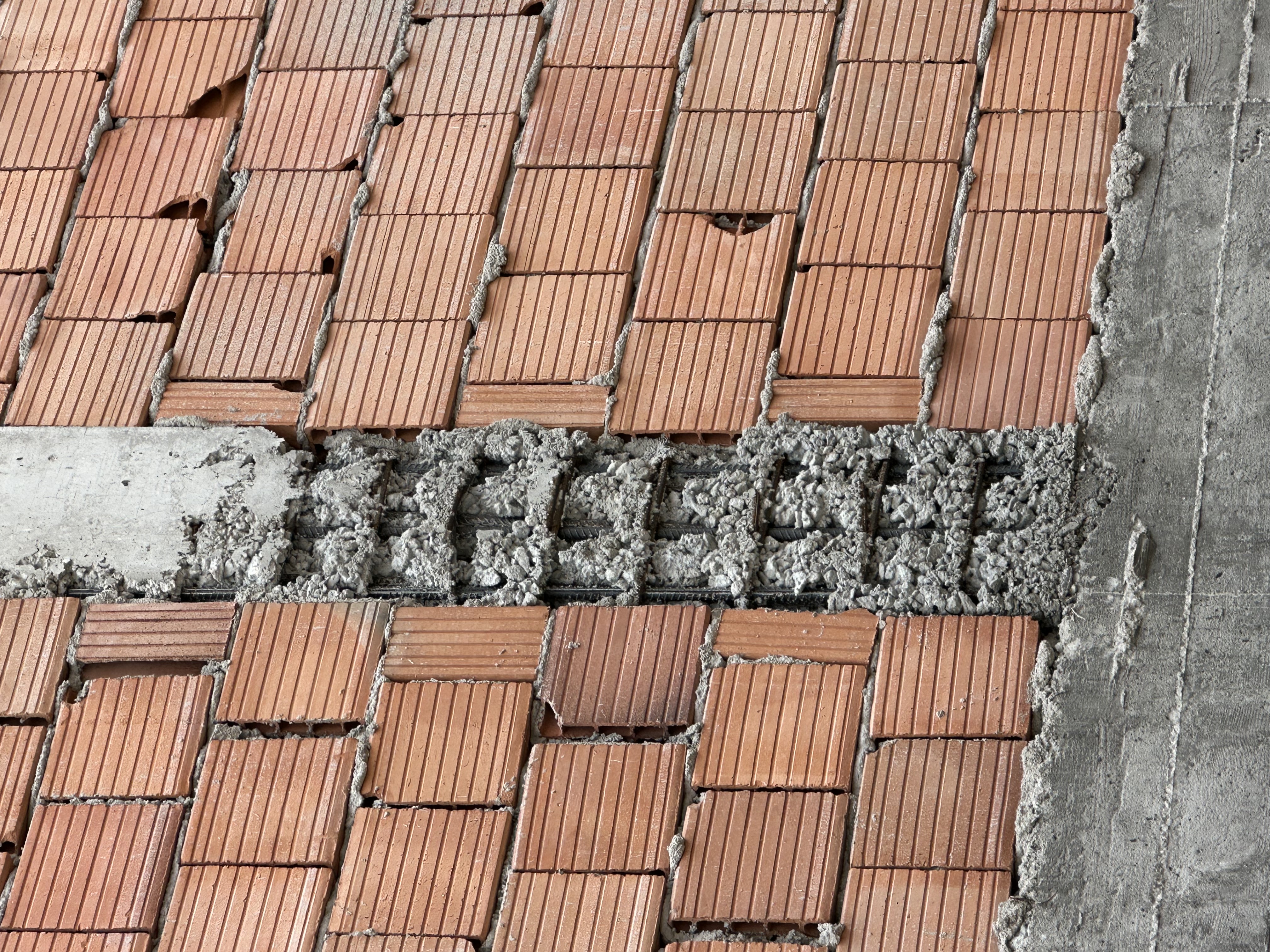

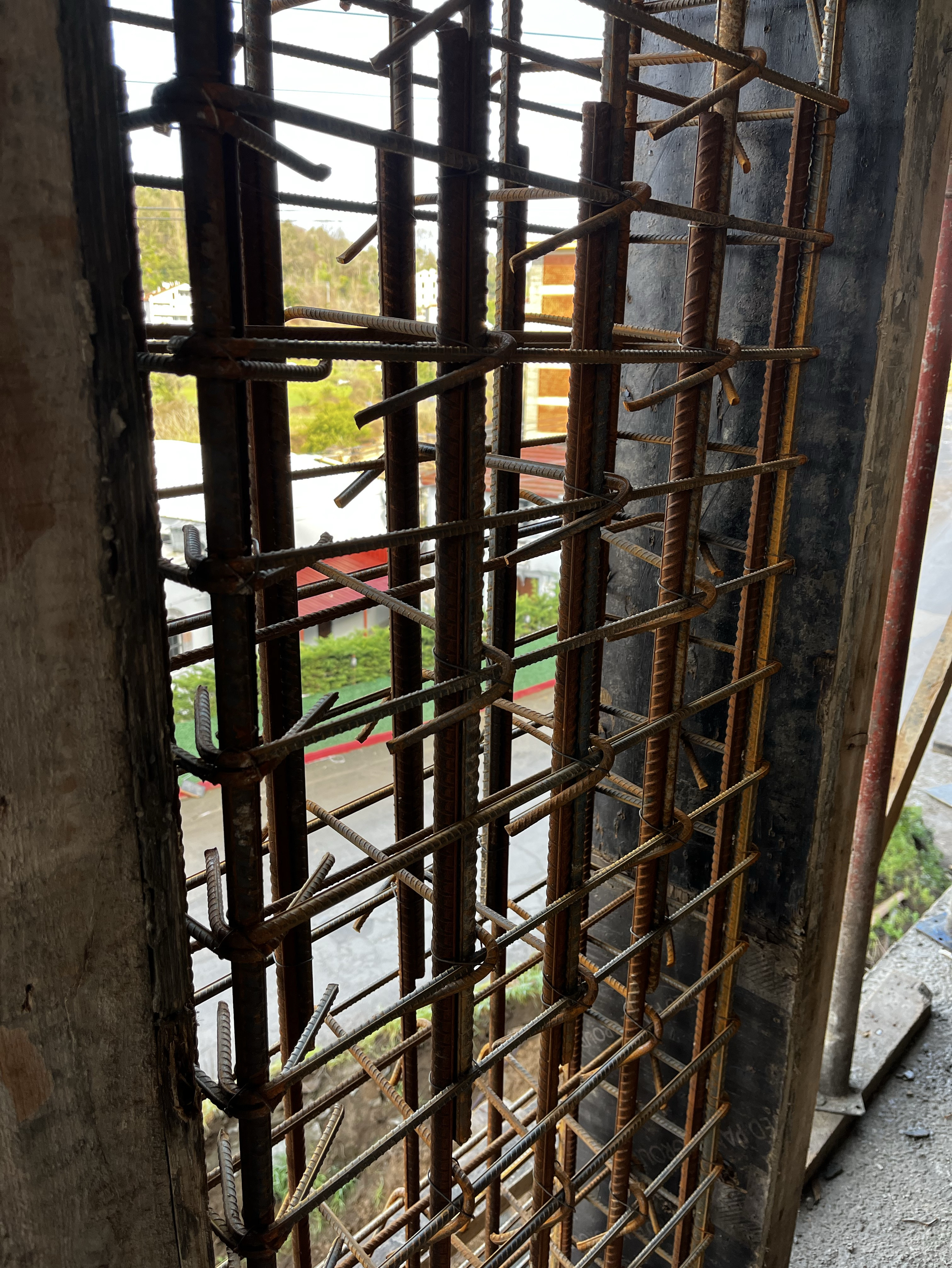

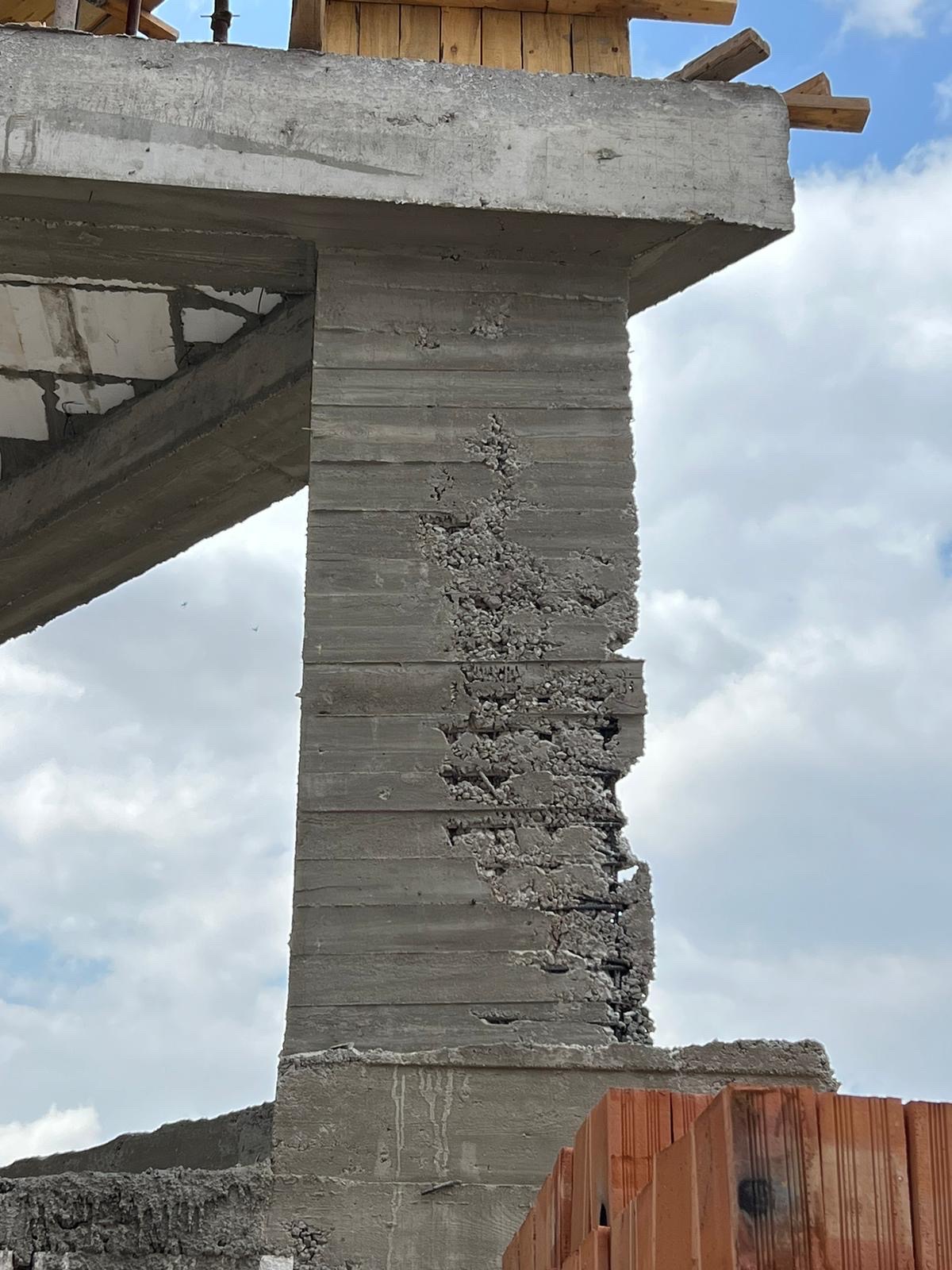

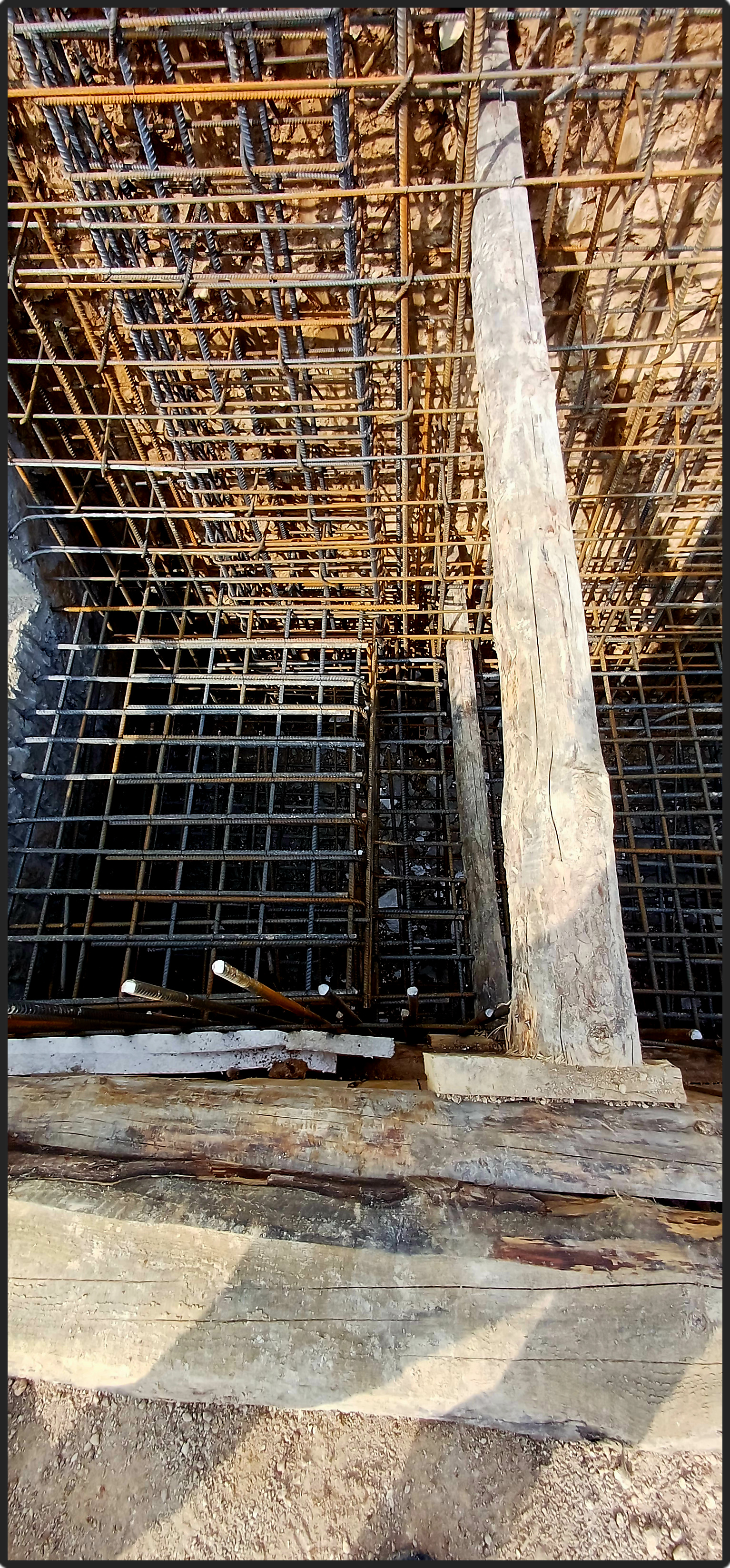

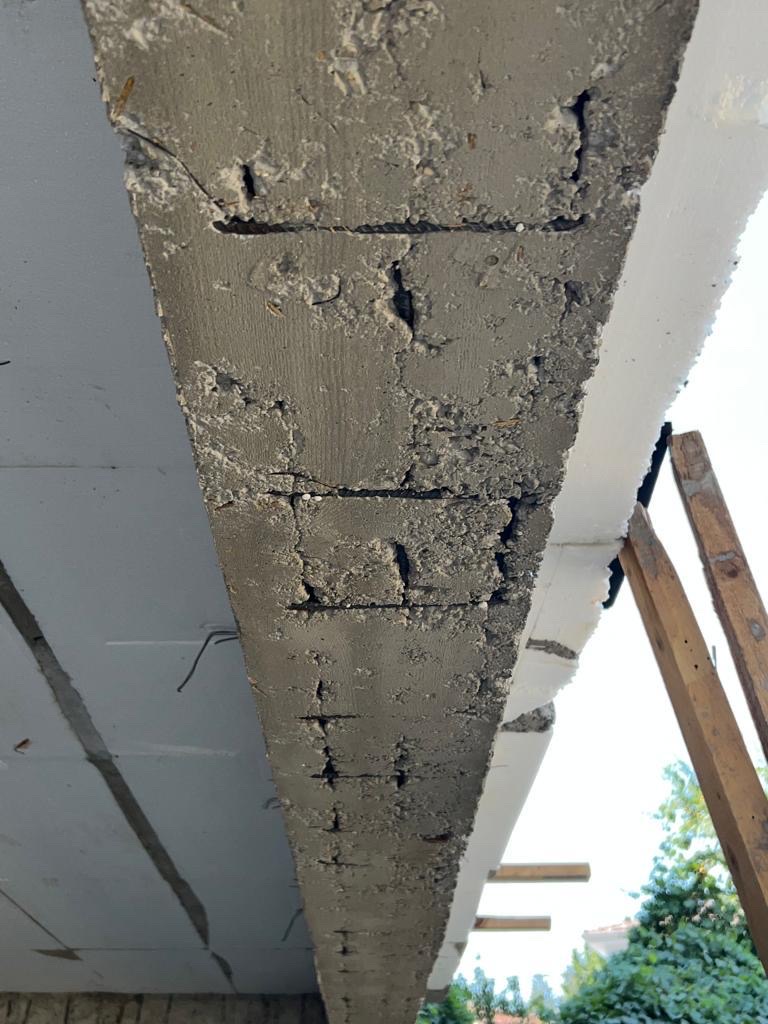

Segregasyon imalatlardaki en büyük sıkıntılardan birisidir. Çok donatılı imalatlarda brüt beton dökmek en sağlıklısıdır.

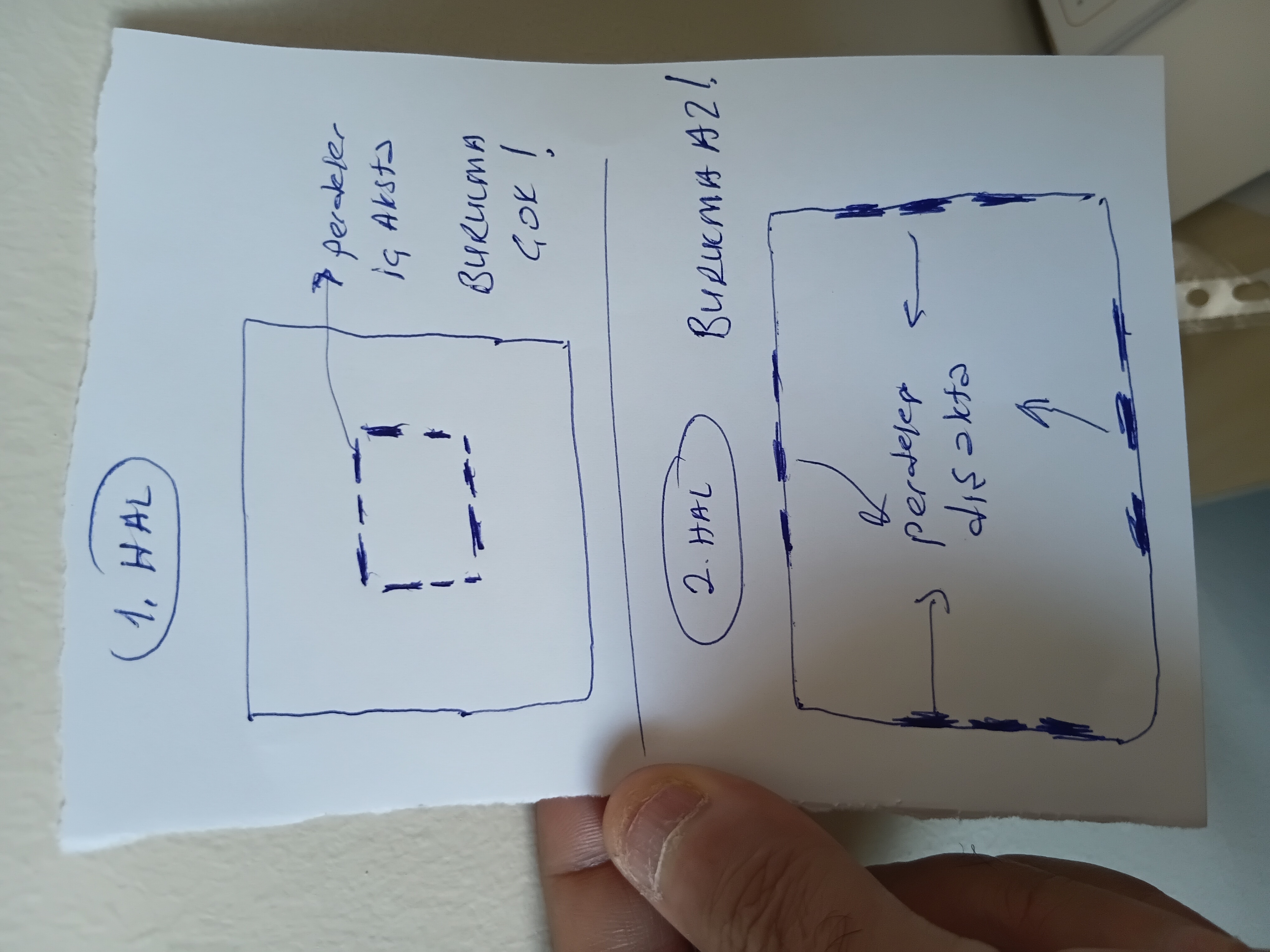

Betonarme perdelerde hem düşeydeki burkulma icin hemde yataydaki lokal burkulma için perde kalınlığı onemlidir. Bu yuzden narinliğe dikkat etmek gerekir, belli sınirlar koymak gerekir.Perde uzun... Betonarme perdelerde hem düşeydeki burkulma icin hemde yataydaki lokal burkulma için perde kalınlığı onemlidir. Bu yuzden narinliğe dikkat etmek gerekir, belli sınirlar koymak gerekir.Perde uzun yönunde bu baglamda sorun yaşanmaz ama perde duzlemine dik yönde sorun yasanabilir. Bu yuzden perde genisligini, düseyde mesnetlenme noktalari arasındaki yukseklige gore belli sartlarda belirlenek gerekir. Perdeler kat seviyelerinde dosemelere baglidir, kuvvet alisverisi yaparlar, bu baglamda perdelerin her katta dösemeler tarafindan mesnetlendigini kabul edebiliriz. Bu bilgiler ısığinda burkulmaya etken boy olarak dosemeler aradi mesafeyi yani kat yuksekligini dikkate alabiliriz. Ayrica perdelerin yatayda uçlardan mesnetlenip mesnetlenmeme durumuda burkulmada etkendir. Gorseldeki sekilleri inceleyelim, SEKIL 1'e bakalim. Kat yuksekligi 5m olan bir perde. Yani ustte doseme ve altfa dosdne bu perdeye mesnetlenmis. Bu perde icin minimum genislik 500/16=32cm olmalidir. Simdi SEKIL 2' ye bakalim. U seklinde bir perde goruyorsunuz. 1.perde kolu, 2.perde kolu ve 3.perde kolu olarak 3 koldan olusan bir (U) perde. Kat yuksekligi SEKIL 2 icinde 5m. 1.perde kolu duseyde alt kat dosemesi ve ust kat dosemesinde mesnetlenmis. Yatayda ise 3.perde kolu tarafindan mesnetlenmis. Bu son cumleyi iyi okuyun. Ancak yatayda tek uctaki bu mesnetlenme burkulma anlaminda pek bir sey ifade etmez. Bu bilgiler isiginda 1.perde kolunun minimum genisligi 500/16=32cm olmalidir. Simdi 2.perde koluna bakalım. 1.perde koluyla ayni statüye sahip, bu yuzden 2.perde kolununda minimum genisligi 500/16=32cm olmalıdır. Simdi 3.perde koluna gelelim, bu perde kolu 1 ve 2 perde kollarindan biraz farklı. 3.perde koluda kat dosemeleri seviyesinde dosemeler tarafindan diger kollarda olduğu gibi mesnetlenmis durumda. Ancak 3.perde kolunu 1 ve 2. Perde kolllarindan ayiran bir durumda söz konusu. 3.perde kolu yatayda bir ucu 1.perde koluns, diger ucuda 2.perde koluna mesnetlenmis durumda, kısacası 3.perde kolu yatayda her iki uctanta mesnetlenmis durumda, boyle oluncada bu perdenin burkulmadi/duzlem dısı devrilmesi biraz daha zor. 3.perde kolu diger kollara gore biraz daha ince yapilabilir. 3.perde kolunun minimum genisligi 500/20=25cm. olmalidir. Eger perde sadece dosemeler tarafindan mesnetlenmisse minimum perde genisligi icin kat yuksekligi 16'ya bölünür, ama dòsemelere ek olarak perde yatayda da HER IKI UCTAN mesnetlenmisse(tek uc mesnetlenmesi yeterli değil) perde minimum genisligi icin kat yuksekligi 20'ye bölunür. Gorseldeki SEKIL 1 ve SEKIL 2' yi etraflıca inceleyiniz. Devamını Gör

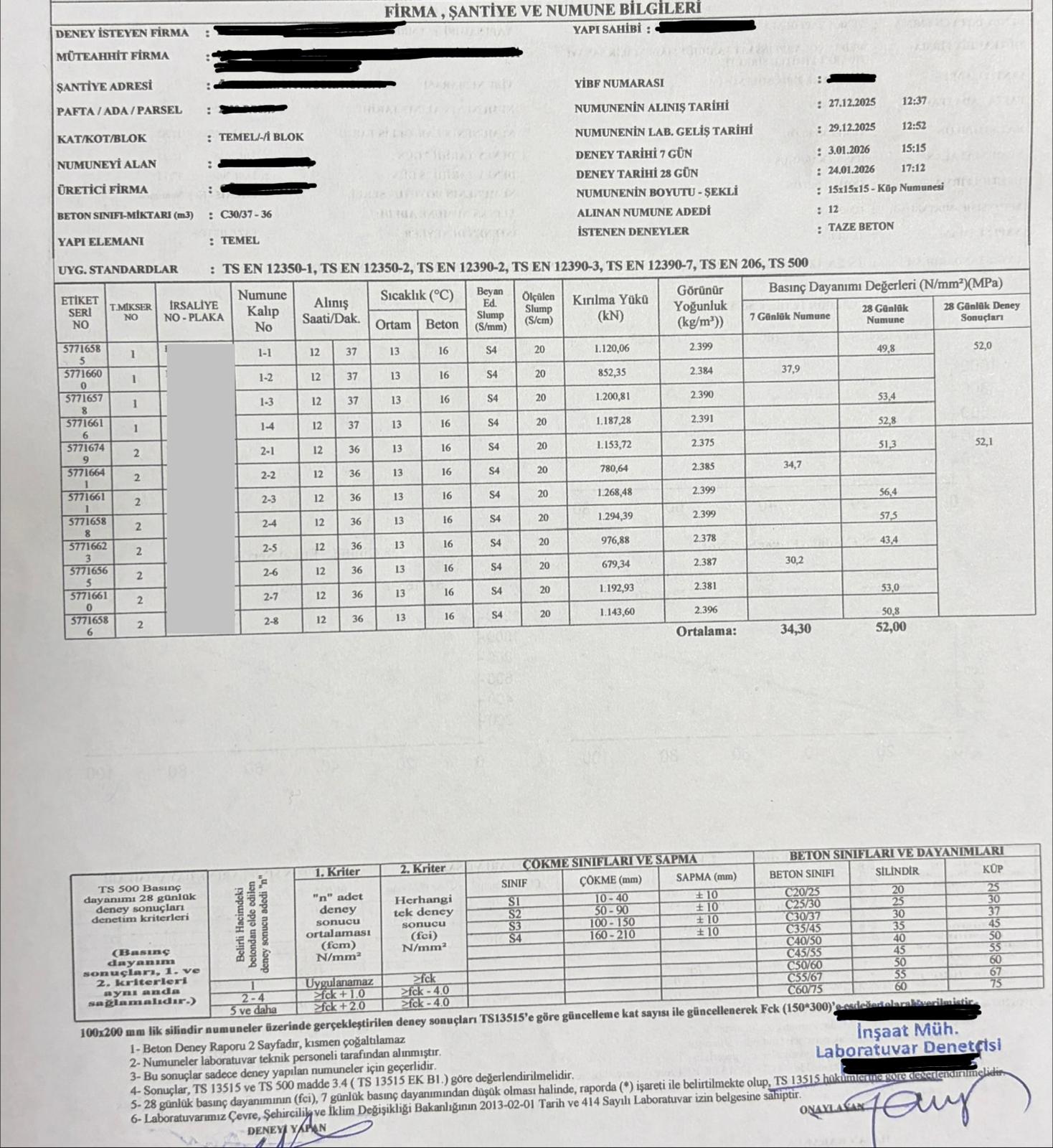

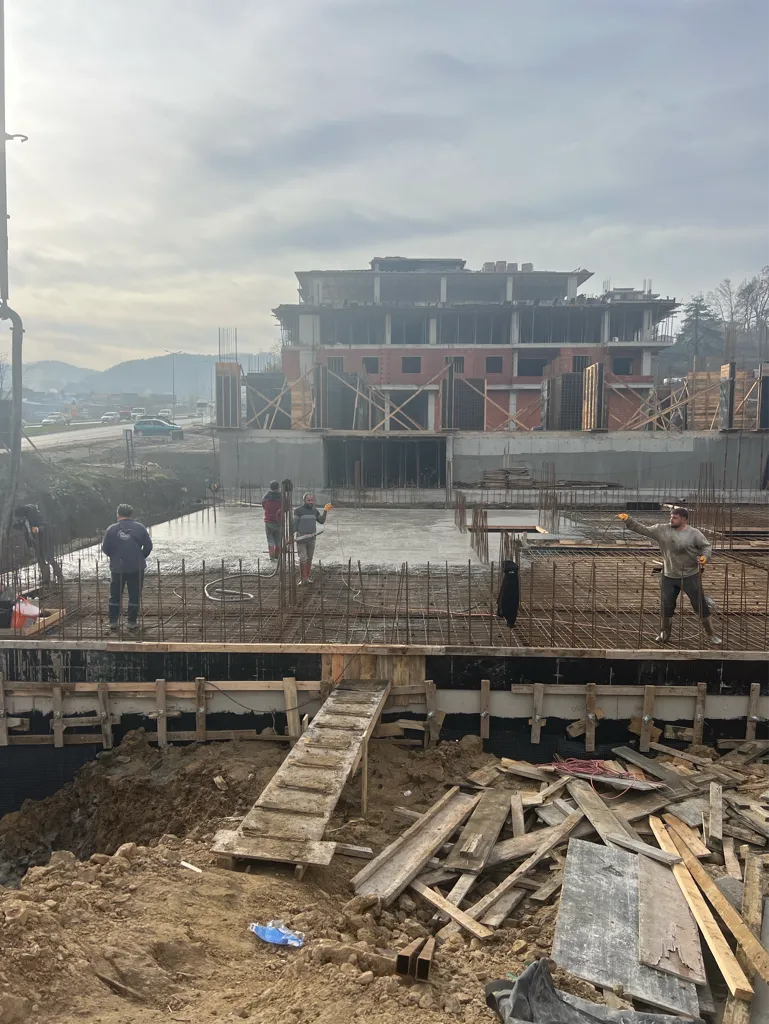

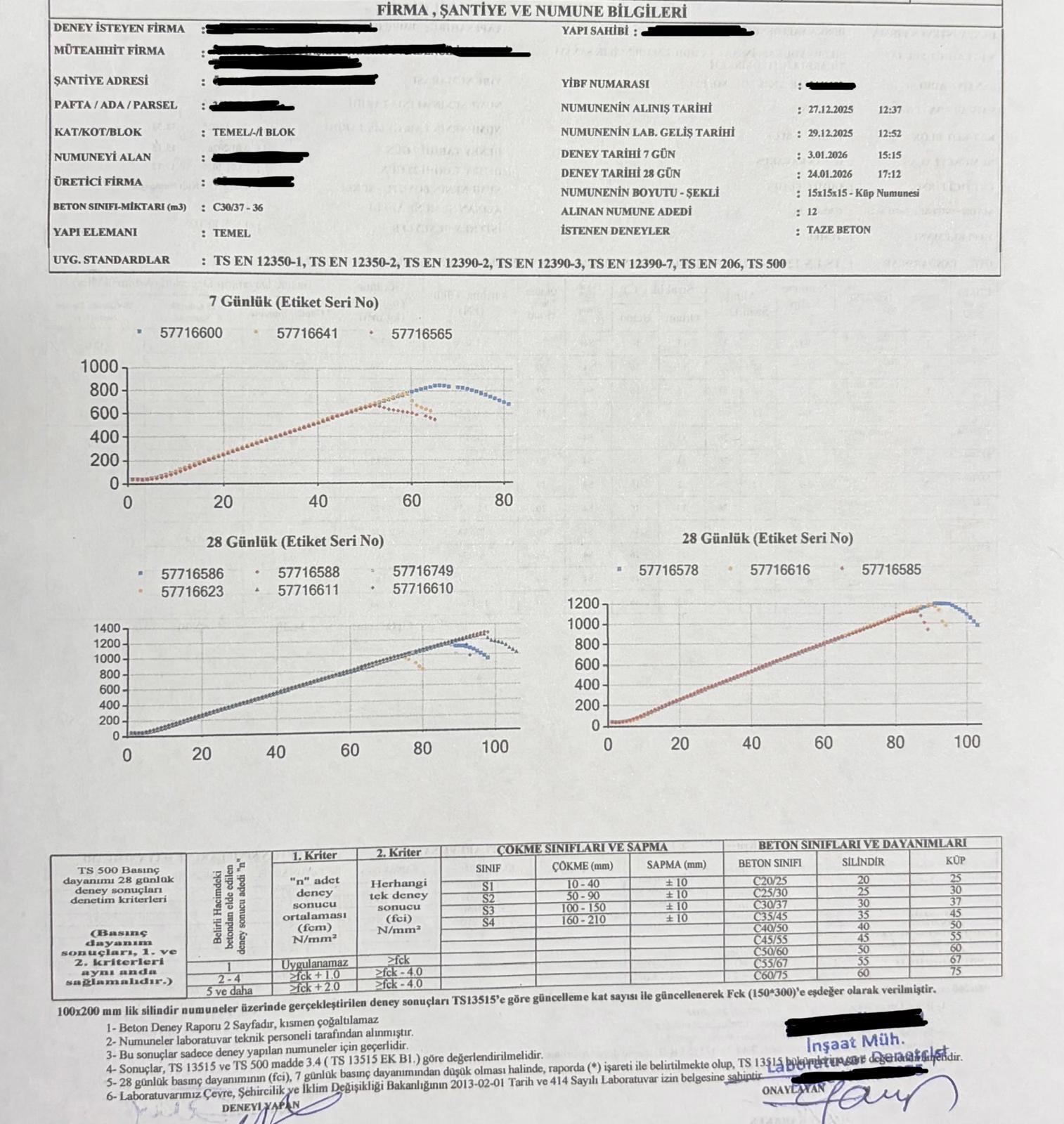

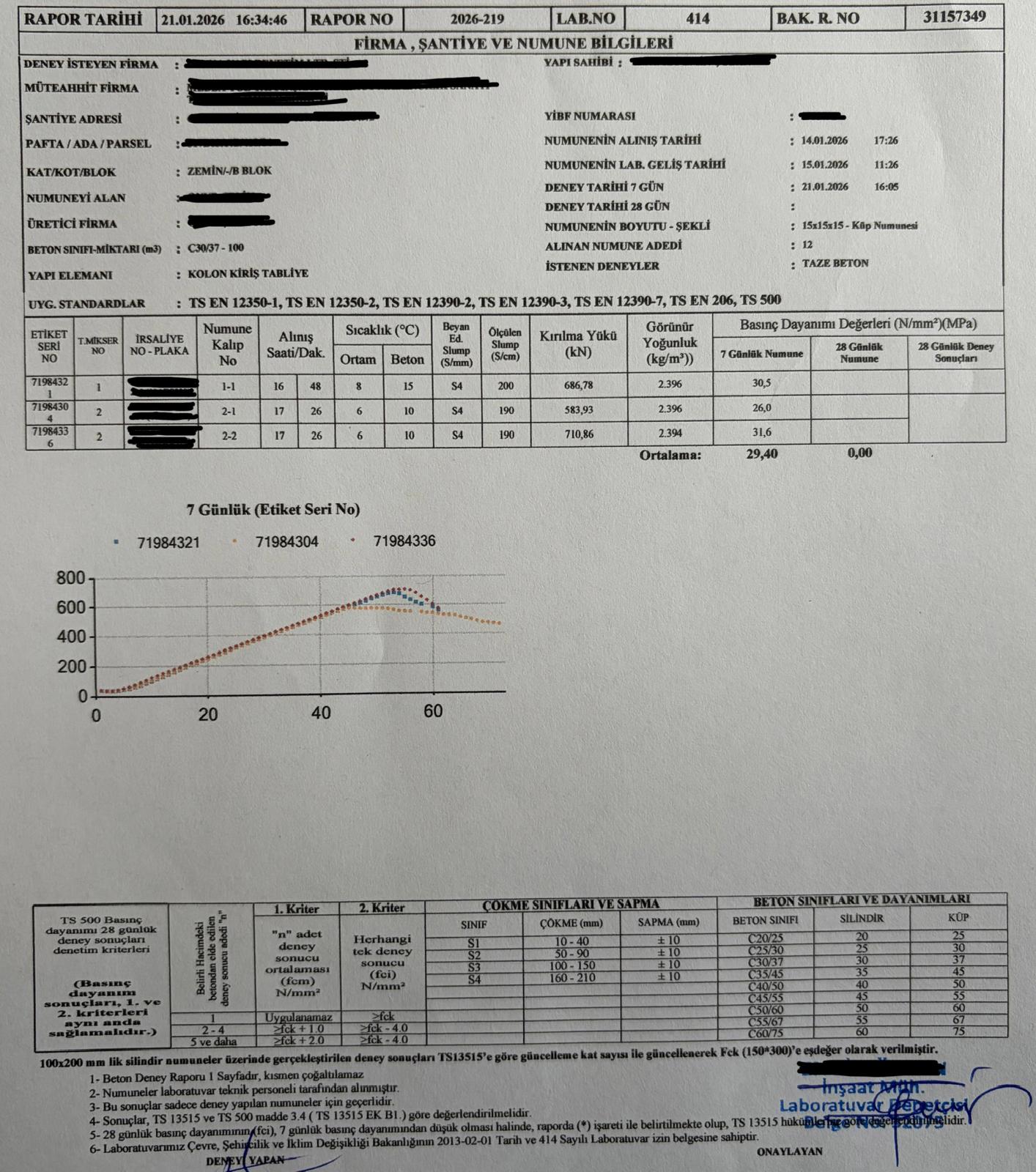

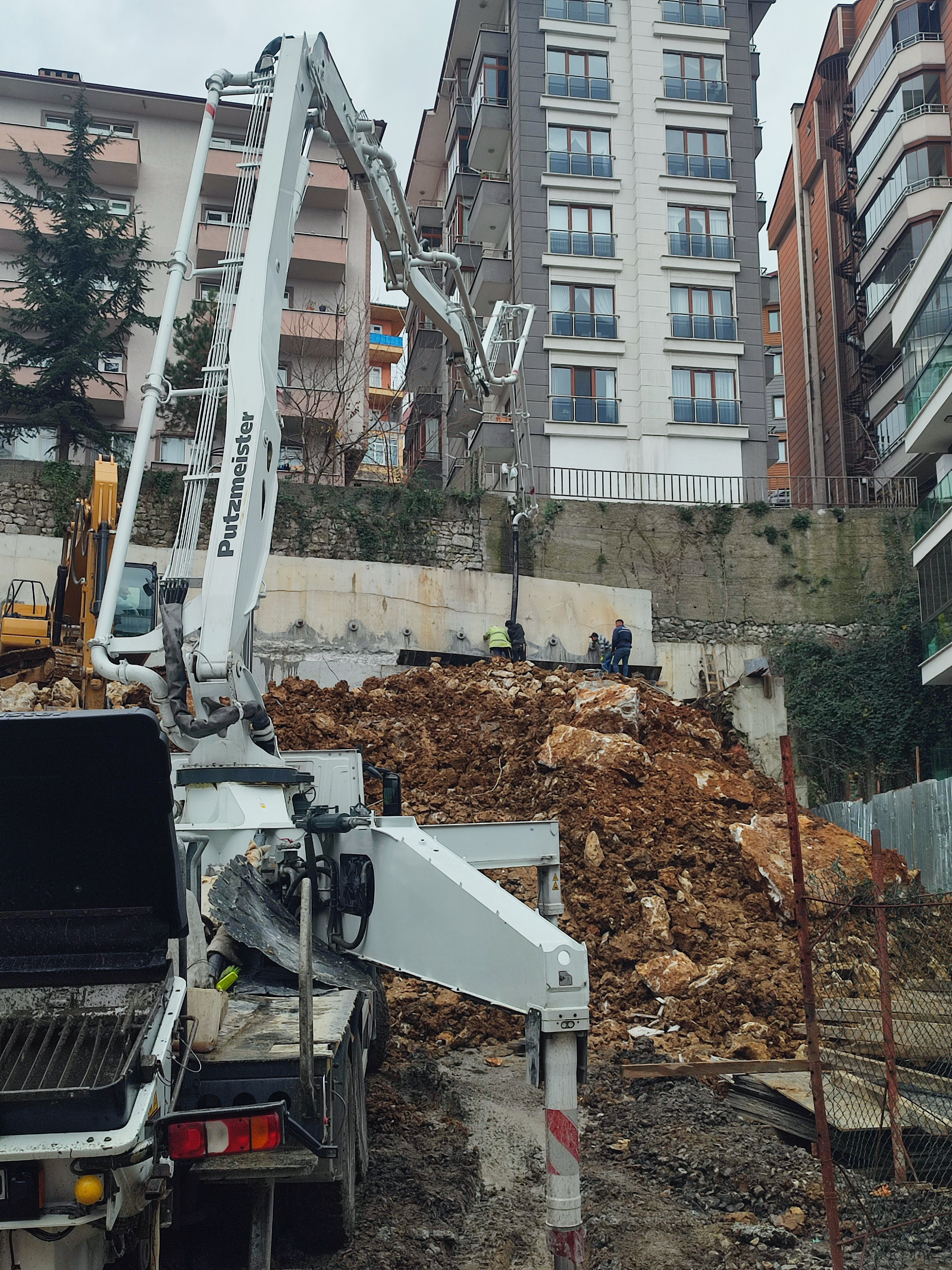

Projede belirtilen beton dayanımınin, yerinde dökülen beton ile uyumlu olması, betonarme taşıyici sistemlerde önemli. Bu yuzden yerinde dökülen betonlardan numuneler alınmakta ve kontrol saglanmak... Projede belirtilen beton dayanımınin, yerinde dökülen beton ile uyumlu olması, betonarme taşıyici sistemlerde önemli. Bu yuzden yerinde dökülen betonlardan numuneler alınmakta ve kontrol saglanmakta. Yapılan hatalardan biri , beton dökümü aşamasında, beton numunelerinin beton mikserinin cıkış noktasından alınmasi. Beton numuneleri, dökülen döseme/kiris/kolondan alınir. Yani likit beton hortumdan döşemeye dökülür, personel gelir dösemedeki likit betonu numune kabına doldurur. Yapilması gerekli işlem budur. Amacta numune sonucunun mümkün mertebe dökülen beton dayanımına eşit olmasidır, gercek degere yakın olmasıdır. Mikser agzindan alinan beton numunesi hiç bir anlam ifade etmez, yok hükmündedir. Mümkunse numune alım işlemi bu sekilde resimlenmelidir. Bir dıger hususta alinan numune sonuclarının 7 günlük ve 28 gunlük kirım(basınç dayanımı) sonuclarıdır. Standartlarin istedigi sonuca yani proje dayanimina uygun beton olup olmadığina bu şekilde karar verilir. 28 günluk dayanım önemlidir ve proje beton dayanimının 28 gün sonunda saglanması gerekir. 7 gunluk sonuçlar ise sadece betonin dayanım almasının nasil gittiği hakkında bilgi verir pek fazla anlam ifade etmez. 7 gunlük beton sonuclarina göre beton UYGUN yada UYGUN DEGIL gibi bir çikarım yapilamaz. Eger numune kirılmaları sonucu çıkan beton dayanım degerı, projedeki beton dayanım degerinden daha küçukse sorun var demektir. Bu durumda RUJSAT VE EKLERINE AYKIRI YAPI nedeniyle 36 ve 42 maddeler gereği bina hemen mühürlenmeli ve yapı tatil edilmelidir. Bundan sonra bina hakkında ruhsata aykirı yapıdan islemler tesis edilmeli ve metrekareye bagli olarak ilgili belediyece cezai mueyyideler encumence uygulanmalidir. Projeye dayanimindan daha düsuk bu bina artık mevcut durumdadır çünkü beton dökülmüştür. Dolayisiyla bina icin artık mevcut yapıların ele alindıgi TBDY2018 'in 15.bölüm hukümleri devreye girer. Yapi mühurlendikten sonra, mevcut beton durumuna göre (düsük beton dayanımi, guvenlik katsayisi=1) yapi kendisine uygun metodla performans analizine sokulmali ve performans analizi neticesi sonucuna göre binanin devamina yani muhurun sokulmesine yada güçlendirilmesine karar verilir. Yapilan yanlislardan biri, 28 gunlük beton dayanıminin uygun olmadıği durumlarda, bina muhürlenmeden, yani 36 ve 42.maddelere göre islem yapilmadan ilgiliden direkt performans analizi istenmesidir. Yeni tasarlanan bur yapidan perfirmans analizi istenmesi icin bir dayanak gerekir, resmi islem gerekir. Yapıda ruhsata aykirilik belgeye baglanmadıktan sonra performans analizi istemek uygun degildir. Bu muhurleme, tutanaklar, performans analiz sonuclarida ruhsat dosyasi icine ileride incelenebilir/teftiş edilebilir düşüncesiyle konulmalıdır. Devamını Gör

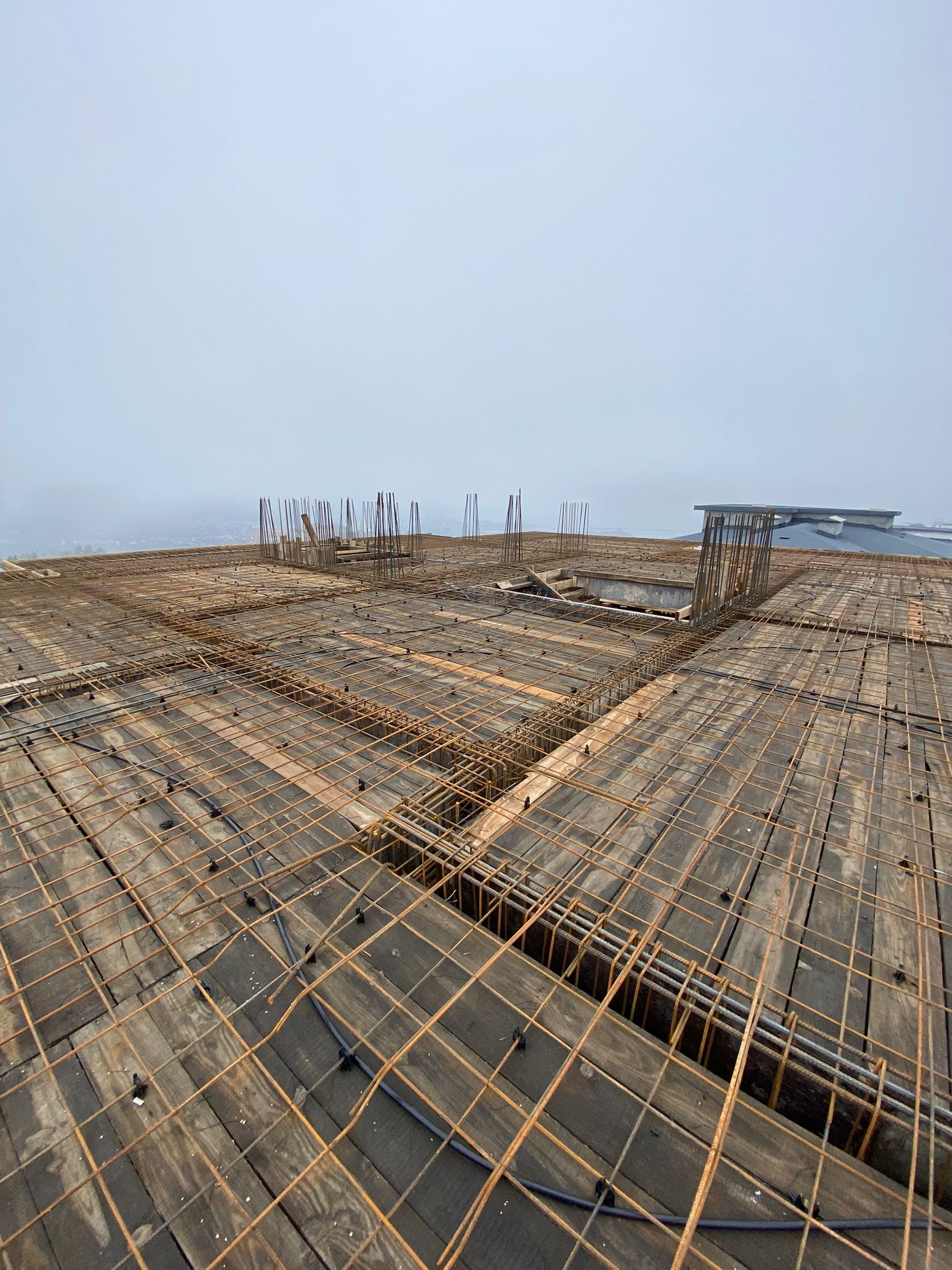

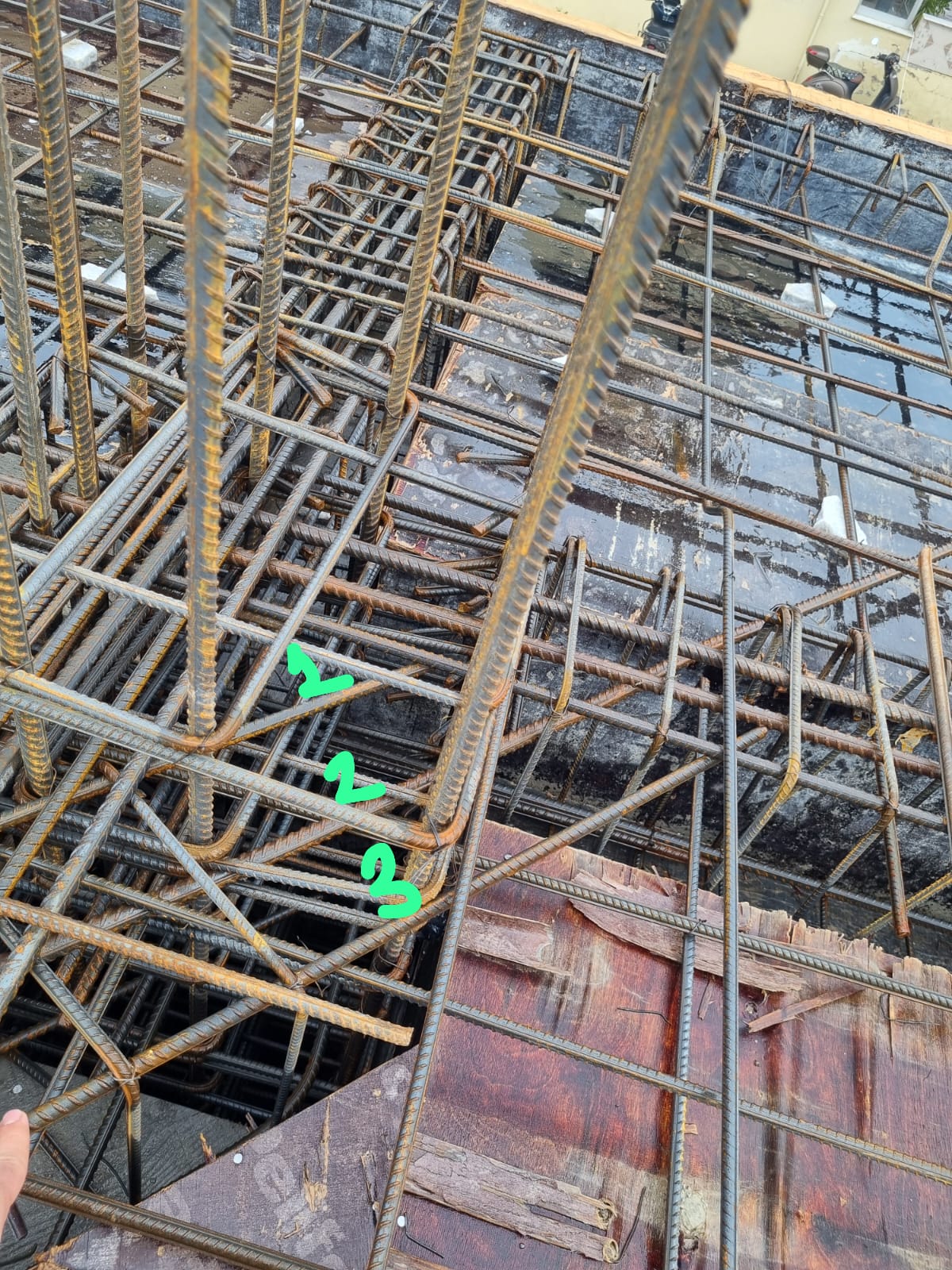

Granülometrisi(tane boyutu dağılımı) farkli agragalardan olusan ayni dayanıma sahip beton üretebilirsiniz. Yani dmax=12 ile de C30, aynı sekilde dmax=32 ile de C30 uretebilirsiniz. Burada dmax=... Granülometrisi(tane boyutu dağılımı) farkli agragalardan olusan ayni dayanıma sahip beton üretebilirsiniz. Yani dmax=12 ile de C30, aynı sekilde dmax=32 ile de C30 uretebilirsiniz. Burada dmax=12 olan beton demek, beton icerisinde bulunan agregalardan en büyügunün çapı 12mm yani 1.2 cm demektir.dmax=32 demek ise beton icerisinde en büyük capli agreganin 32mm yani 3,2cm olacagini gostermektedir. Eger projede donatı mesnetlerde yigilmissa o takdirde agrega capi ķüçük olan beton kullanırsınız ki beton donatı aralarina girsin. 3,2cm capinda çakıl mesnetlerde donatı aralarına girmezken 1.2cm çaplı cakıl'ın donatı aralarına girecegi aşikardır. Ayrıca beton icindeki agrega capi kücüldukçe betonun yerleşmesi de daha basıtleşir hatta vibratör gerekmez. dmax=12 betonda max çakıl çapı 12mm yani 1.2cm' dir. Bu beton piyasada kendinden yerlesen beton yada brüt beton olarakta anılır. Çünkü dmax=12 yani en büyuk cakıl capi 1.2cm olan beton ince tanelere sahiptir ve kolayca akar, yerleşir. Vibrator kullanamada problemler varsa bu beton tercih edilir. Malesef beton siparislerinde "C25 beton gönder" ,"C30 beton gönder" gibi ifadeler kullanilmaktadir. Beton siparişı bu tarzda olmaz. Beton talep formlari vardir ve bu form tam olarak doldurulmalidır. Bu formda (dmax=....) satirı da bulunur. Duruma gore betonunuzda istediginiz çakıl'ın ne kadar büyuk olmasını istiyorsaniz onu bu kutucuga yazarsiniz. Eger bos birakirsaniz santral dize iri taneli capi 3,2 cm'e kadar ulasan cakillarin yer aldigi betonu gonderir. Mutlaka dmax kutucugu beton taleplerinde doldurulmalidir. Beton icindeki çakıl kuçüldukce betonun metreküp fiyatı da artar. Yani dmax=12 olan C30 beton, dmax=32 olan C30 betondan daha pahalıdir. Devamını Gör

Yeni mezun mimar ve mühendislerin iş hayatina atılırken yaltıklari 2 onemli hata var:

1...Daha ziyade büyük ve kurumsal firmalarda iş ariyorlar. Oysa kücük firmalarda, muhendislik burolarında iş... Yeni mezun mimar ve mühendislerin iş hayatina atılırken yaltıklari 2 onemli hata var:

1...Daha ziyade büyük ve kurumsal firmalarda iş ariyorlar. Oysa kücük firmalarda, muhendislik burolarında iş aramalılar. Bu firmalarda eleman az oldugundan ister istemez, tüm işlere hakim olmak zorunda kalırlar. Kendilerini daha çabuk ispat etmekle imkanlari vardır. Ilk iş deneyimlerinin büyük firmalarda değil küçük firmalarda olması avantajdır.

2...Yeni mezunlarin yaptıgi ikinci hata, iş görüşmelerinde, işi ogrenmek istediklerini belirtmeleri ve paranin onlar için önemli olmadıgını belirtmeleridir. Mezun olduktan sonra hiç kimse size hem işi ögretip hemde maaş vermez. İş ögrenme yeri okullardir. İsveren size iş falan ögretmez, işverenlerden ancak deneyim alabilirsiniz. Soylenildigi gibi para onemsiz falanda degildir tam tersi para önemlidir, para için çalısirsiniz. İsveren size para verecekse işi ögretmek için vermez, siz isvereninize is üreteceksiniz... Devamını Gör

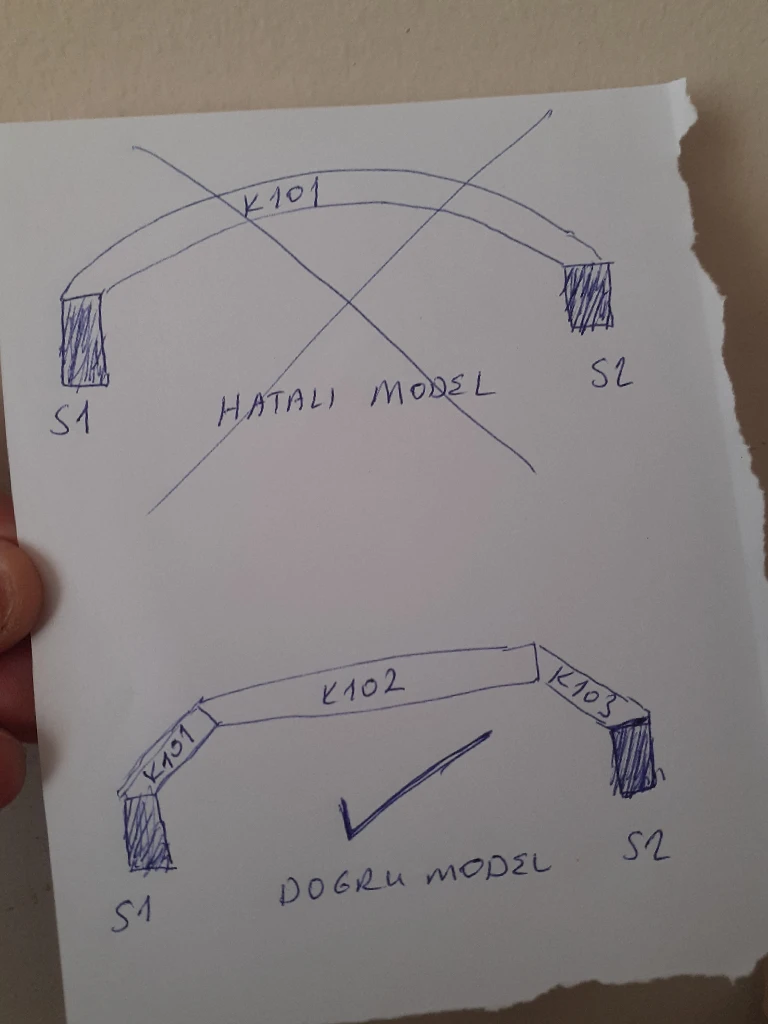

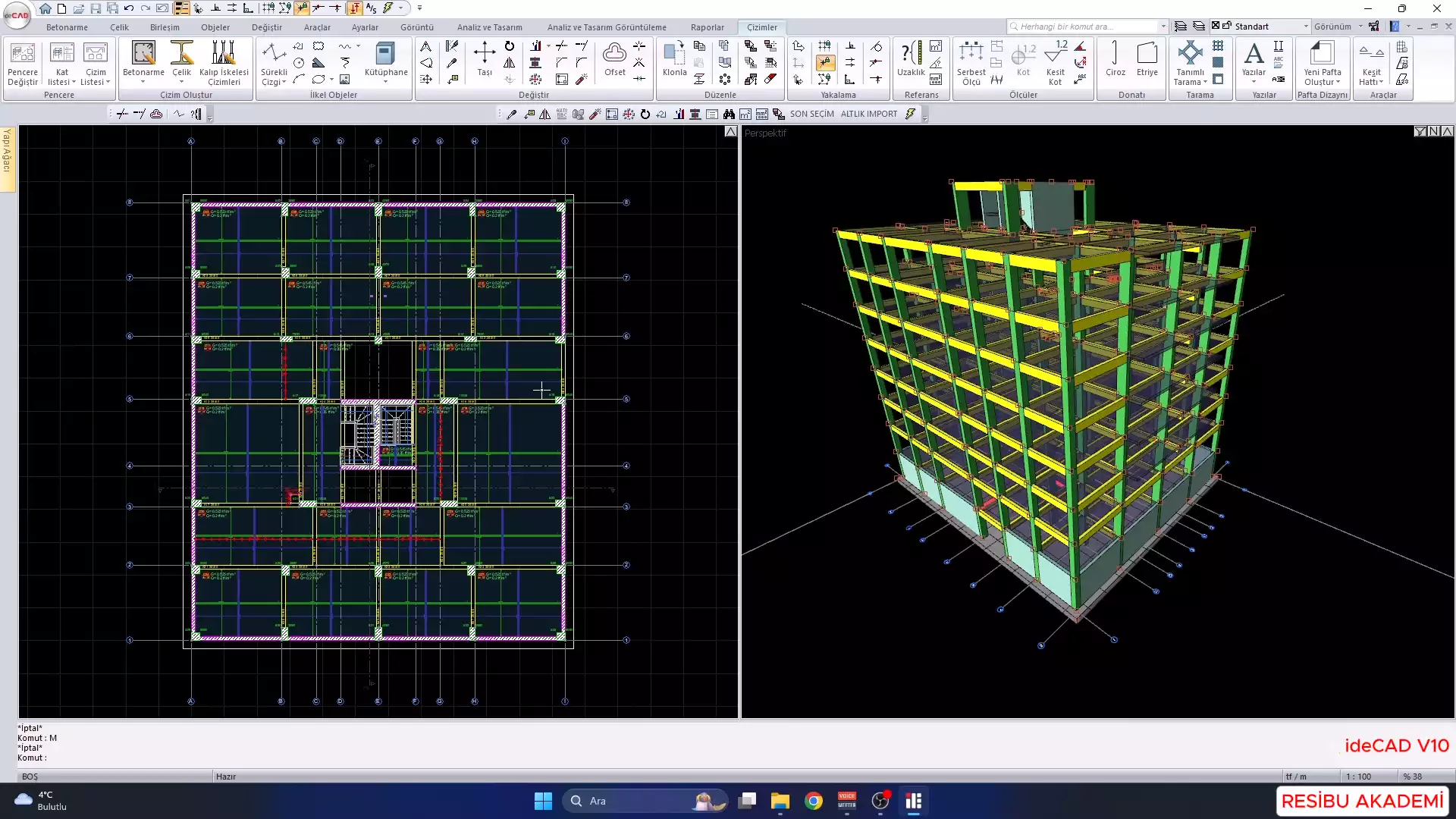

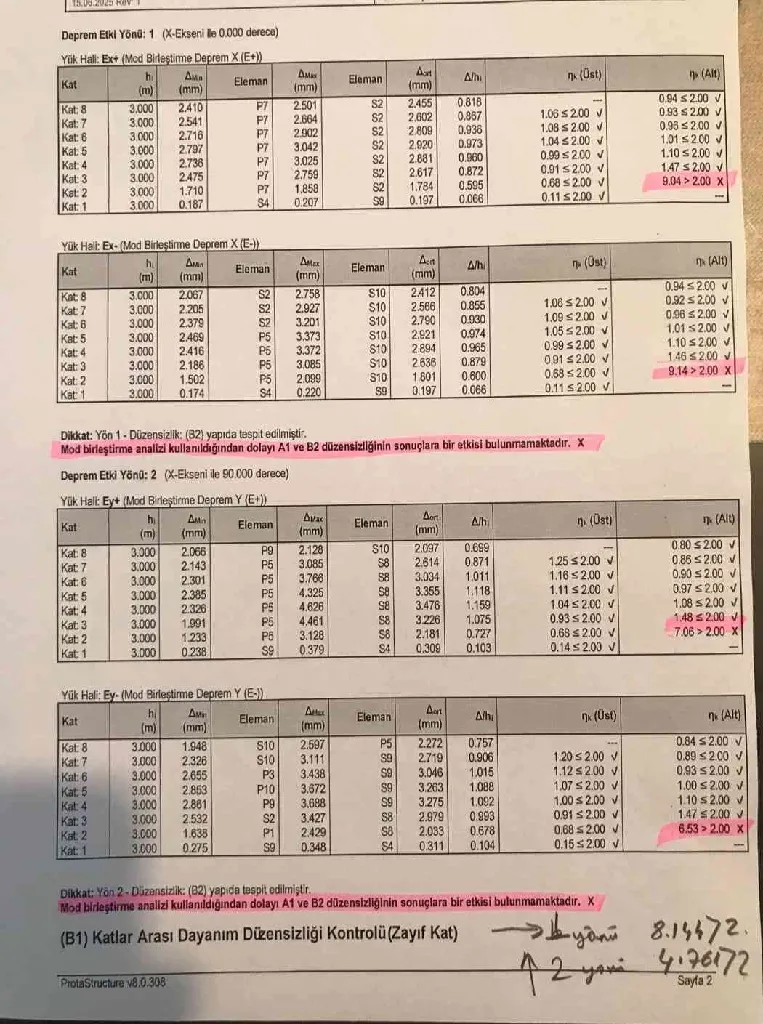

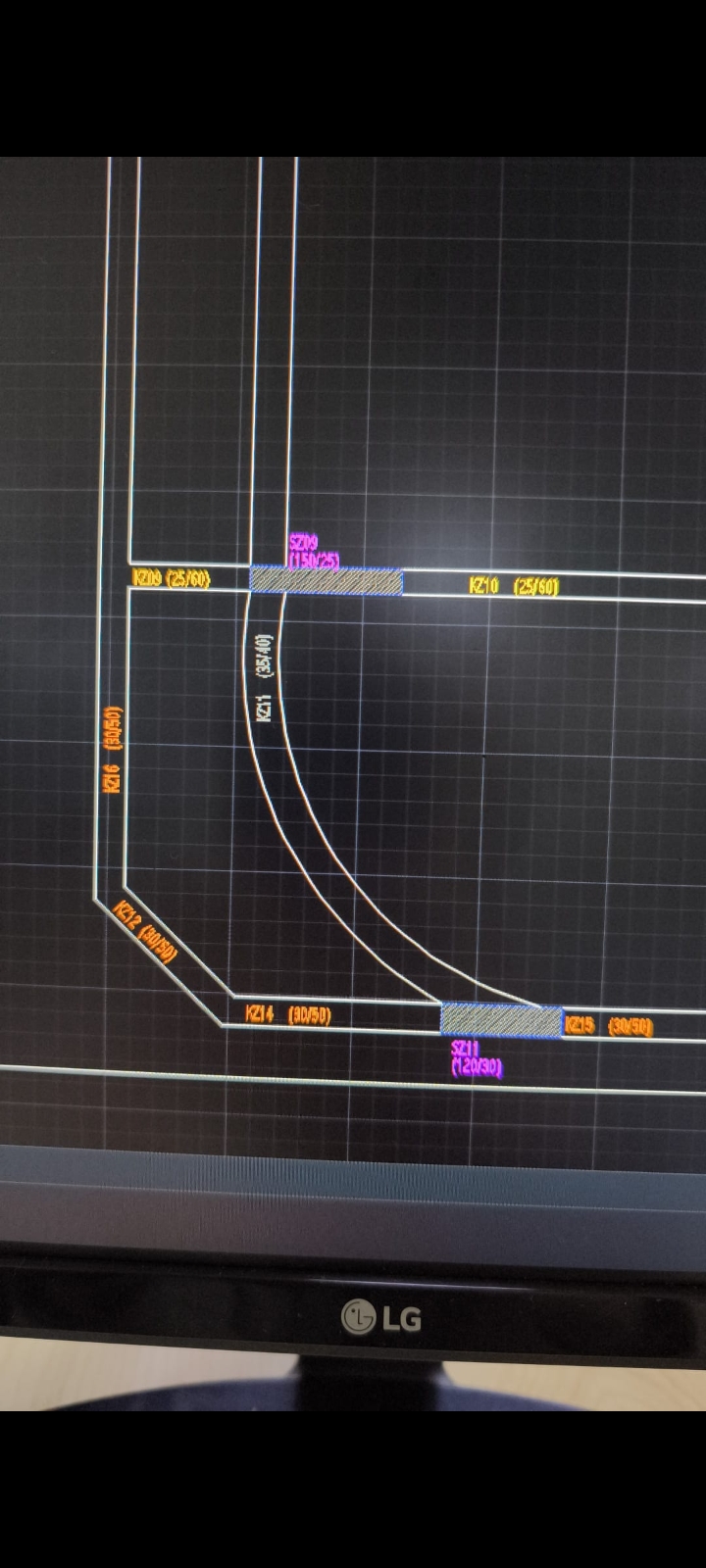

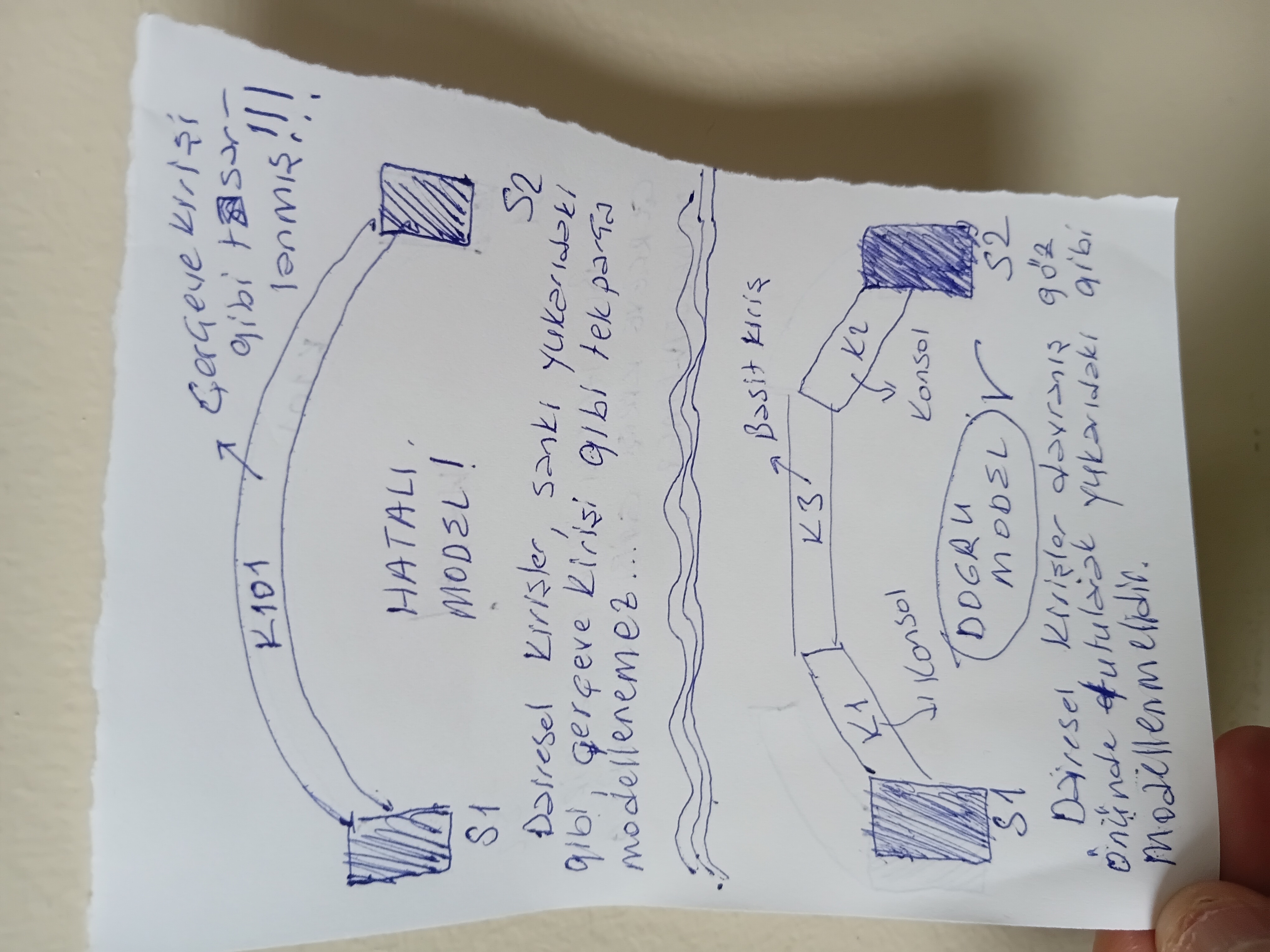

Yazılimlara dogru model girilirse doğru sonuclar alınır. 1. Görselde hatali model ve dogru model ayrı ayrı gosterilmistir. 2.gorselde ise yazilima girilmis harali bir model gorülmektedir..... Yazılimlara dogru model girilirse doğru sonuclar alınır. 1. Görselde hatali model ve dogru model ayrı ayrı gosterilmistir. 2.gorselde ise yazilima girilmis harali bir model gorülmektedir... Devamını Gör

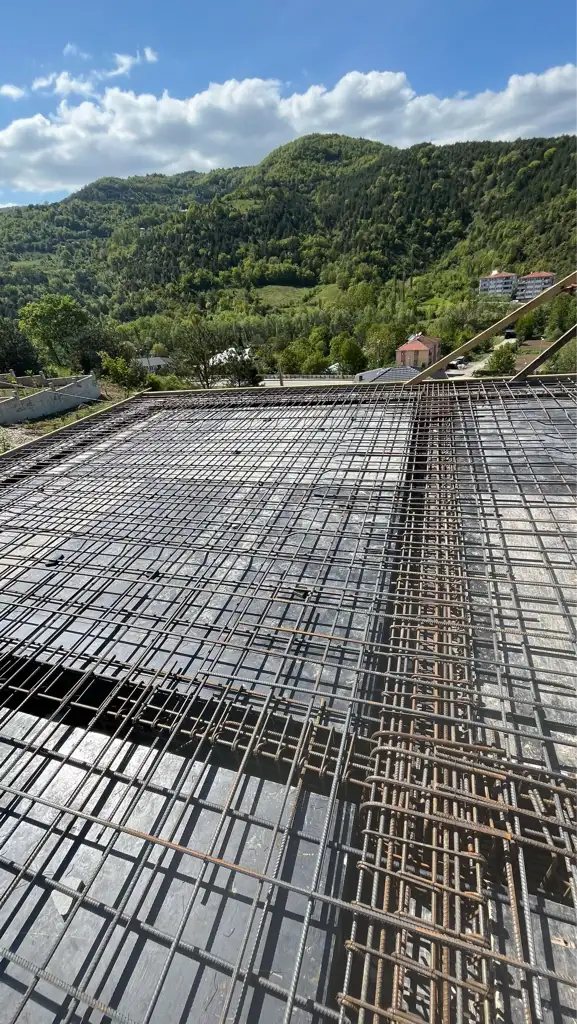

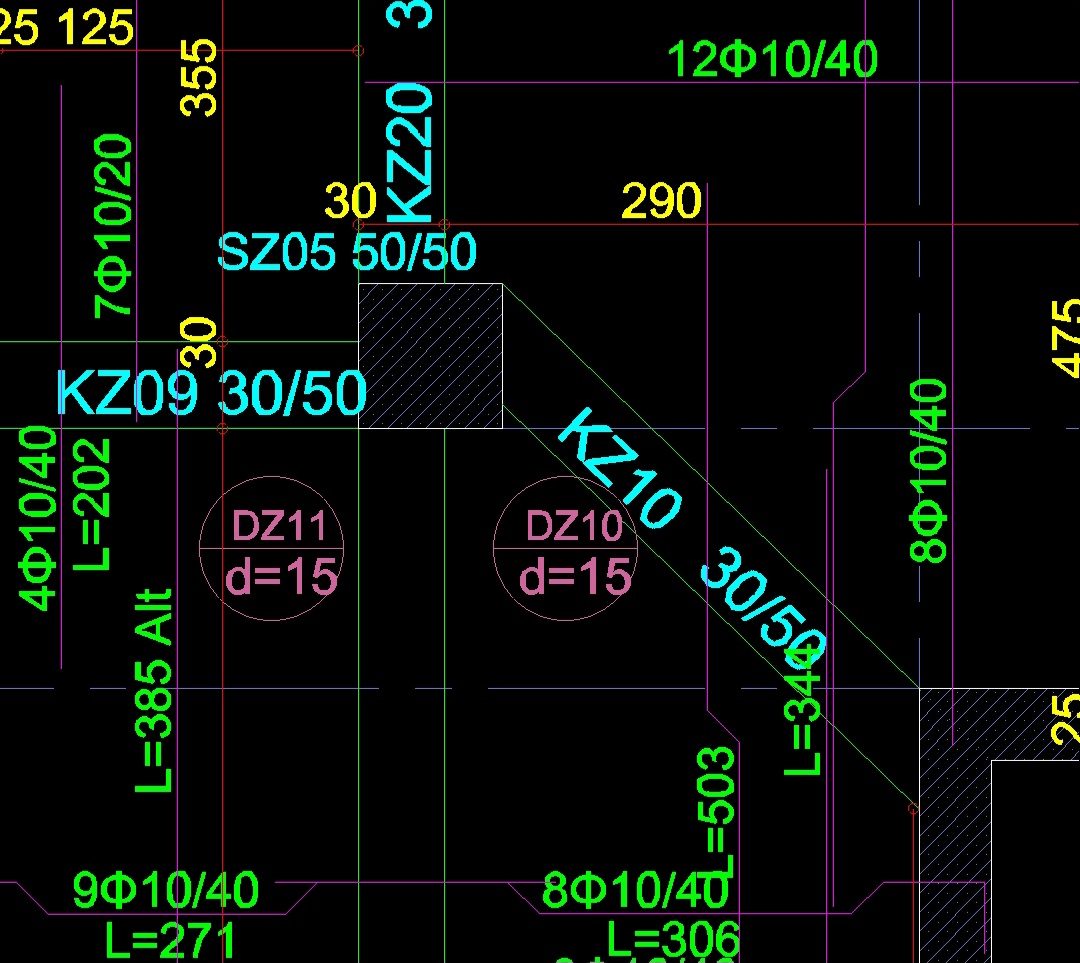

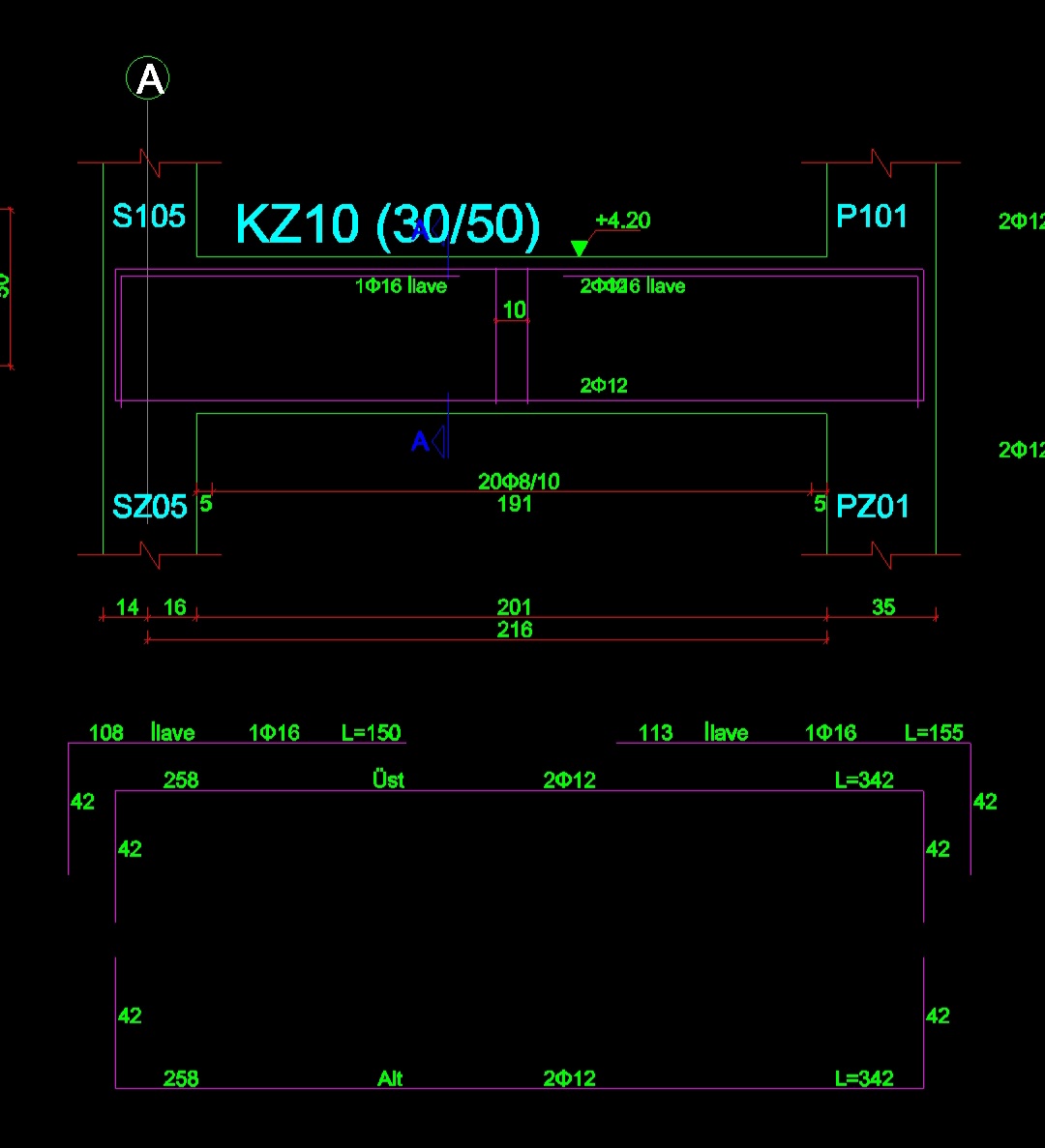

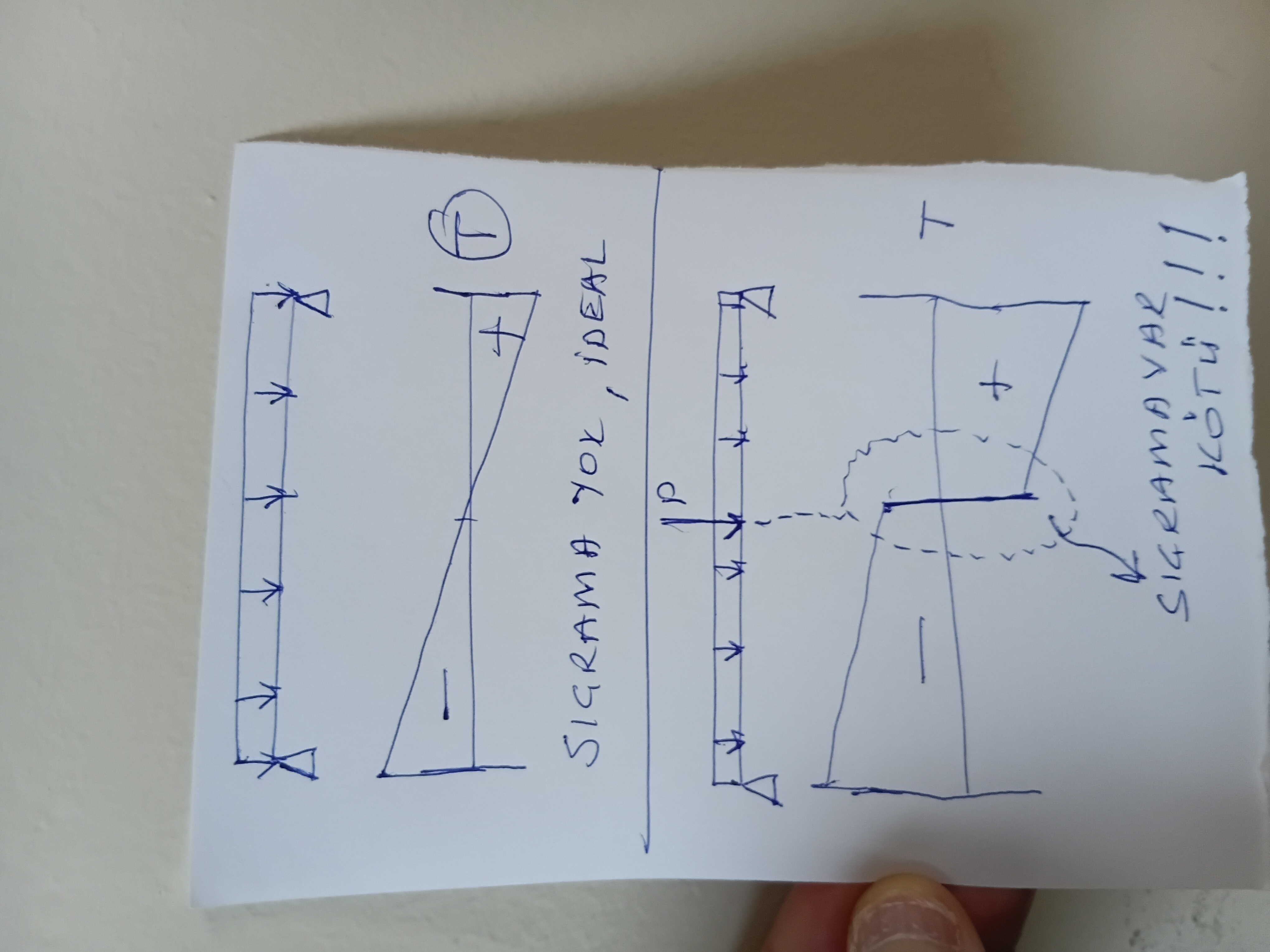

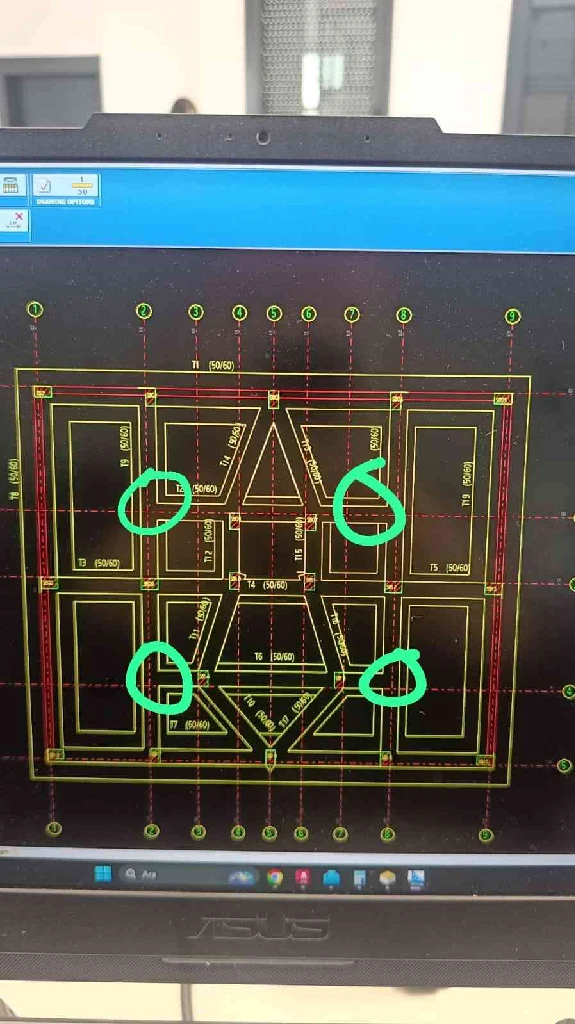

Hadi saplama kiriş atman gerekliydi attın da neden kirişin sıklaştırma kısmına atarsın ki?
En büyük kesme kuvveti ve riskli yer burası zaten. Kiriş yüksekliği x 2 mesafeden sonra saplama kiriş atılır

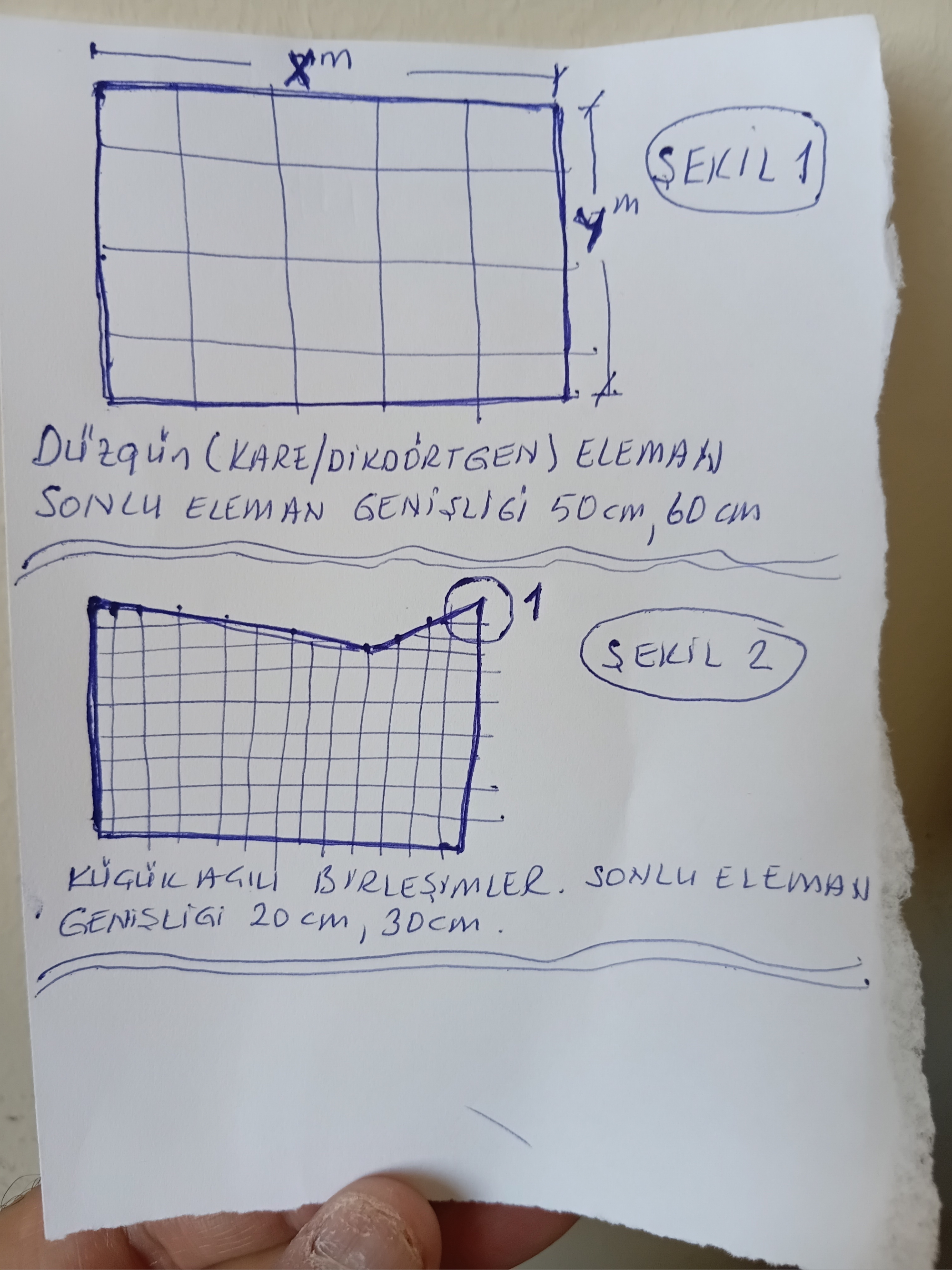

SONLU ELEMANLAR YÖNTEMİ şudur: Büyük/komplex/girintili çıkıntıli bir elemanı alıp küçük parcalara bölmek, sonra bu küçuk parcalarda hesap yapmak ve tüm küçük parcalari birlestirerek büyuk sistemi ç... SONLU ELEMANLAR YÖNTEMİ şudur: Büyük/komplex/girintili çıkıntıli bir elemanı alıp küçük parcalara bölmek, sonra bu küçuk parcalarda hesap yapmak ve tüm küçük parcalari birlestirerek büyuk sistemi çözmek.Her bir kücuk parca tabiki ayrı ayrı analiz edilir ve sonuçlar birlestirilerek genel çözüme ulaşılır. Burada sonlu eleman genisliginin önemi vardir. Eger sonlu eleman genisligini cok buyuk yaparsaniz ve sistem buna elverisli degilse gercek degerden uzaklaşırsınız. Tam tersi sonlu eleman genisligini çok küçük alırsanız analiziniz bilgisayarinizin kapasitesine göre saatler sürer çünkü yüzbinlerce milyonlarca küçük parca analiz edilmektedir. Bu bağlamda ideal sonlu eleman genisligi secilmesine özen göstermek gerekir. Görseldeki (SEKİL 1) 'i inceleyelim. Bir alan eleman var, düzgün, köseler dikdortgen, tam istedigimiz gibi. Bu düzgün durumda alansal sonlu eleman genisliğini 50cm, 60cm rahatlıkla alabilirsiniz, sonlu elemanlar bu sekilde büyük şeklin her noktasına rahatlikla girer ve problem yasanmaz. Simdi gorseldeki (SEKİL 2)' yi inceleyelim. (ŞEKİL 2) de bir alansal büyük eleman görülüyor ama düzgün degil, fazla kenar var ve kenar birlesimleri 90 dereceden farklı açilarla gerçeklestirilmis. Bu duzgun olmayan/komplex bir eleman, bu tip elemanları sonlu elemanlara ayırırken dikkatli olmali ve sonlu eleman genisligine karar verirken, sonlu elemanların bu küçük cikintilarada ulasilmasi saglanmalıdir. (ŞEKIL 2)'de daire icine aldıgim (1) detayı var. Dar aciyla birlesmis iki kenar. Olusturacagınız sonlu eleman bu köşeye de girmeli. Bu yuzden (SEKİL 2)' de görüldüğü gibi, cok kenarli durumlarda, kücük açılıi birleşimlerin oldugu durumlarda, yani düzgün olmayan, kompleks elemanlarda sonlu eleman genislıgi 20cm, 30cm gibi kücuk degerler olmalı ve gercek sonuca biraz daha yaklaşılmalı. Büyuk sonlu eleman kullanabileceginiz durumda, mesela SEKİL 1 gibi bir sistemde tabiki ufak sonlu elemanlarda kullanabilirsiniz. Ama sonlu eleman genisligi azaldikca bilgisayarinizin yukü artar, analiz suresi saatleri bulur, duruma göre bilgisayarıniz bu analizi kaldırmayadabilir. Bu bakimdan sonlu eleman genisligini iyi etüd etmek onemlidir. Gorseli iyi inceleyin. Devamını Gör

Bir tasarımla ilgili, ilgili yazılimdan ne kadar fazla sayıda analiz raporu sayfası alırsak o tasarimin o kadsr iyi olduğunu düşünenler mevcut. Oysa durum tam tersi yani yazılımdan alınan çıktı sayfa... Bir tasarımla ilgili, ilgili yazılimdan ne kadar fazla sayıda analiz raporu sayfası alırsak o tasarimin o kadsr iyi olduğunu düşünenler mevcut. Oysa durum tam tersi yani yazılımdan alınan çıktı sayfa sayısı ile(göreceli) binanin ideal deprem davranışı ters orantilı. Yazılımdan ne kadar az cıkti aliyorsaniz o tasıyıcı sistem o kadar makbul. Eger yercekimi ile savaşan tasarımlar yaparsanız, fizik kurallarinı zorlayan tasarımlar yaparsanız, düzensiz/kompleks tasarımlar yaparsanız, eğik/yamuk/dogrusal olmayan sistemler oluşturursaniz, bu durumda goreceli olarak fazla yazilim ciktisi alırsiniz, bunlar ideal olmayan, deprem davranışı kestirilemeyen, kötü tasarımlardır.Ama basit, birbirine dik akslardan olusan, yercekimi ile savasmayan, elle bile çözebileceğiniz düzgün tasarımlar yaparsanız yazılım çikti sayınız göreceli azalır ve depremde ideal davranıs gösteren taşiyicı sistemler okusturabilirsiniz. Kisacasi hesap yaparak, fazla hesap yaparak, fazla çıkti alarak binanızın deprem dayanımını artırdiğinızı sanmayin, bu yanlış. Hesapla, kitapla bina deprem dayanımı artırılmaz, bilmem kac satırlı bilmem kaç sütunlu matris yöntemler kullanarak, bina deprem dayanımi artirilmaz. Kisaca hesapla bina deprem dayanımi artırılmaz, Bina deprem dayaniminı artirmak istiyorsaniz fizik kurallarıyla, yercekimi ile iyi gecinmelisiniz. Eğik/büğrü akslar/kolonlar/kirişler, kirise oturan kolonlar, ağır çikmalar, mansart catılar yerçekimi ile savaşmak demektir. Basit, birbirine dik tasiyici sistem akslarınız olsun, bu akslarda kolonlariniz olsun, cerceveleriniz tam olsun, kolonlariniz tam dik kirisleriniz yatay olsun hepsi bu. İşte size depreme dayaniklı bir taşıyicı sistem...... Devamını Gör

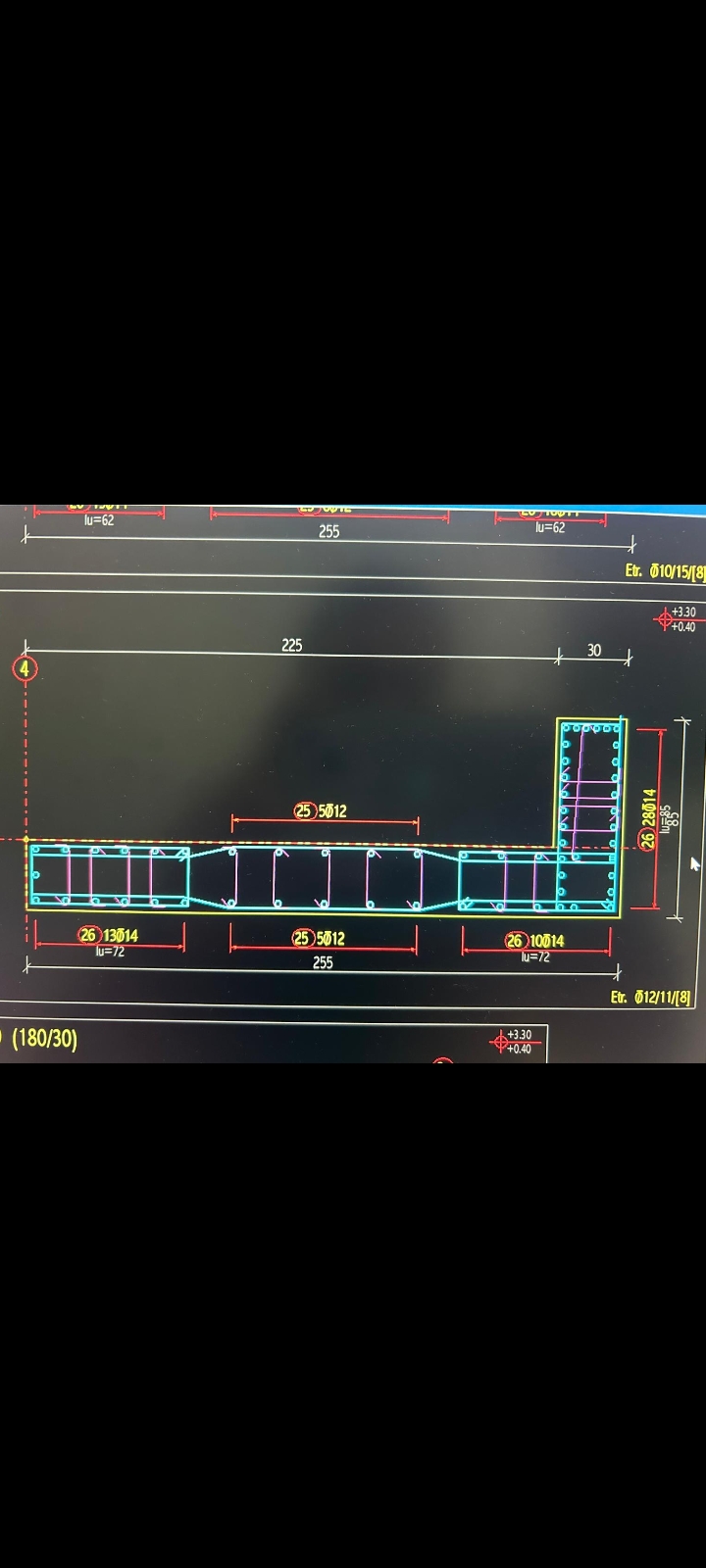

Deprem yönetmelijlerinde eleman ebatları ile bir takım minimum şartlar bulunur. Ancak bu kısıtlamaların neyi kapsayıp/kapsamadığinı iyi analiz etmek icin ilgili maddeleri (yonetmelikte) iyi okumak g... Deprem yönetmelijlerinde eleman ebatları ile bir takım minimum şartlar bulunur. Ancak bu kısıtlamaların neyi kapsayıp/kapsamadığinı iyi analiz etmek icin ilgili maddeleri (yonetmelikte) iyi okumak gerekir. Zaman zaman yanlış yorumlanan tbdy2018'deki ebatsal sınırlamalar yanlış ve dogru olarak şu şekildedir: 1...Minimum betonarme kiris genisliği 25cm olmalidır(YANLIŞ)....Dogru tanimlama ise şu sekilde olmalidir, cerceve olusturan yani iki kolonu birbirine baglayan kirişlerde minimum kiriş genişliği 25cm olmalıdır.Kolona bsğlanmayan, saplama(tali) kirislerin genisligi 20cm de olabilir, 15cm de olabilir, bu kirislerde bir kısıtlama yoktur. 2...Minimum betonarme perde kalınlıği 25 cm'den düşük yada kat yüksekliginin 1/16'sından düşük olamaz(YANLIŞ). Sadece bodrum katlarda rijitlik saglayan bodrum perdeleri(bina boyunca devam etmiyor) yada subasman perdelerinin kalinliğı 20cm'de yapilabilir, 15cm'de yapılabilir. 3....Betonarme minimum kolon ebatı 30cm'den küçük olamaz(YANLIŞ). Bu kısıt sadece dikdortgen geometriye sahip kolonlarda geçerlidir, poligon kolonlarda, L tipi, U tipi, T tipi gibi farklı forma sahip kolon minimum genisligi 20cm de yapılabilir, 25 cm'de yapılabilir. Devamını Gör
