SAHADAKİ kz10'dan gelip sz05'e giren donatılar hakkında yorumlamalarım:
1 ve 3 numaralı 12 lik ana donatıların hesabı elle yapıldı.
Kenetlenme Boyu = 42 cm
Kolonda en az düz olarak devam etmesi gereken boy=17 cm
Geriye kalan 42-17=25 cm yer varsa kolonun içinde düz devam etmeli yoksa aşağıya doğru gönyelenmeli.( 3 numaralı donatı kolonun içine dahi girmemiş ,hadi girmiş diyelim en az 17 cm düz girmeli , hadi oda girmiş diyelim :)geriye kalan 25 cmde de gönye yapılmamış zaten )

Binanın ağırlığını gereksiz arttırmamak gerekiyor . Binanın ağırlığının artması ;periyodu arttırır. İvme ,periyot grafiğinde periyodun artması ; binada oluşacak ivmeyi azaltır yani deprem kuvvetini. FAKAT F= m.a gereği, kütlenin artmasıda Deprem Kuvvetini arttırır ve bu durum daha ağır basar . Yani binayı gereksiz bir şekilde ağırlaştırmamamız gerekir. Gereksiz ;kolon ,kiriş büyütmek veya parke yerine mermer kullanmak vb .

Mod;binanın hareketini , titreşimlerini modellemek içindir.Her modun periyodu ve o moda katılan bina kütlesi farklıdır fakat tüm modlardaki hareketler aynı anda gerçekleşir. 1.mod yani hakim periyot ; binanın en düzenli olduğu mod ve periyodu en yüksek moddur.
Modal kütle katılımı da ;herhangi bir moda bina kütlesinin ne kadar katıldığını söyler.
Dolayısı ile binanın kütlesinin çoğunun 1.moddaki harekete katılmasını isteriz .Raporda modal kütle katılımında 1.mod mutlaka incelenmeli .

KOLONLARDA MİNUMUM 14 CM ÇAPINDA DONATI .
KİRİŞLERDE MİNUMUM 12 CM ÇAPINDA DONATI .
PERDELERİN BAŞLIĞINDA MİNUMUM 14 ,GÖVDESİNDE (ORTASINDA ) MİNUMUM 12 CM ÇAPTA DONATI KULLANILIR.

Tasarlanan binalarda kat yüksekliği aynı olmalıdır , bunun nedeni ise göreli öteleme sorunu çıkmamasıdır. Çok farklı kat yükseklikleri olan ,bina tasarlamak iyi değildir.Zemin Kat 5 metre bir üst kat 3 metre gibi binalar tasarlanmamalıdır.
Not :Statik hesap raporunda,mutlaka ;göreli ötelemeler incelenmeli ve maximum göreli öteleme 0,008'i geçmemelidir. Eğer geçerse ,hangi yönde geçmişse o yönde oynamalar yapılır . O yönde rijitlikleri arttırıp ,göreli ötelemeyi azaltmak gerekir.

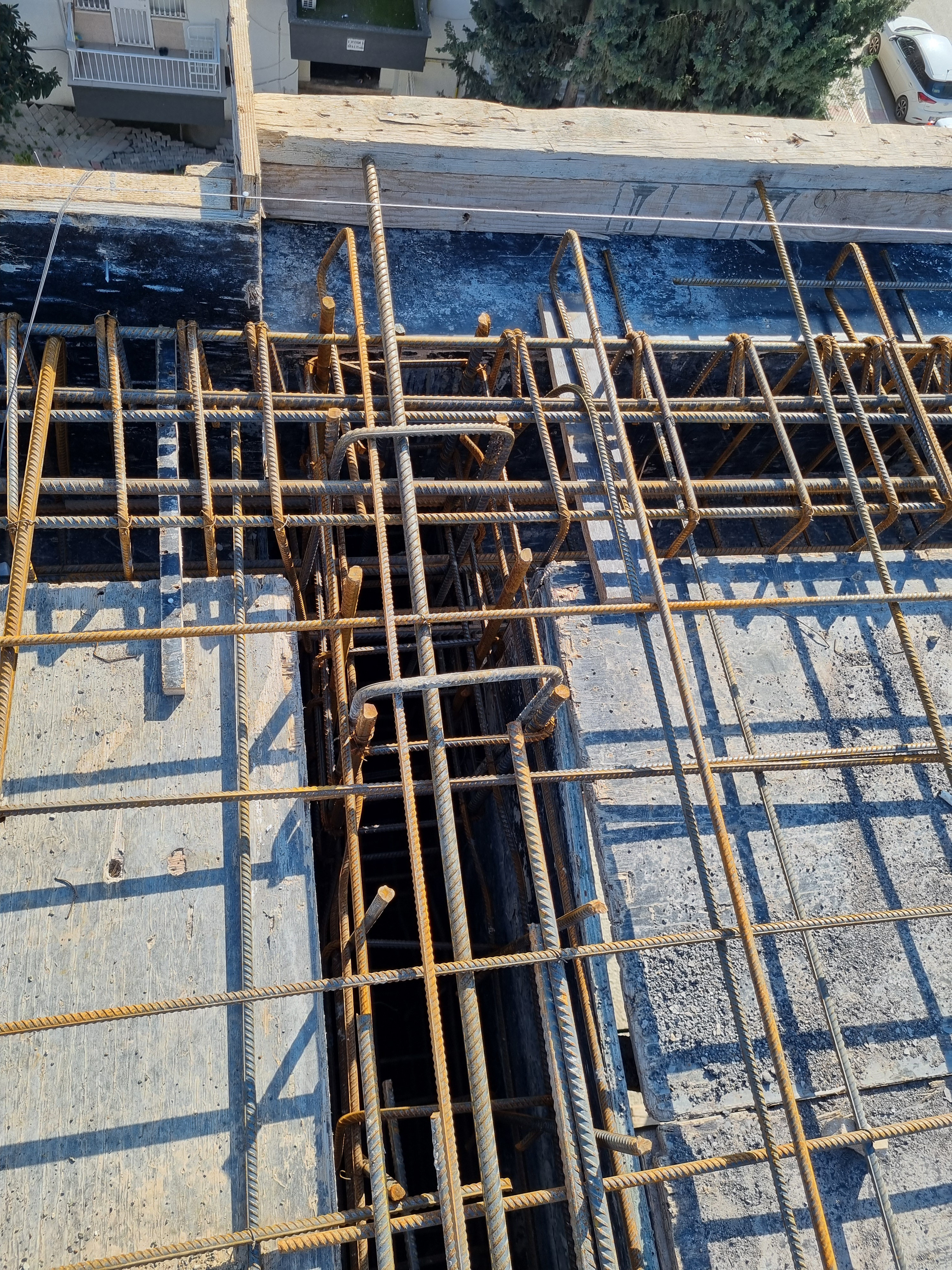

Son katta kolon ve perde donatıları fotoğrafta olduğu gibi kesilmemeli, GÖNYELENMELİDİR.
ALT KATLARDA KOLONLARIN DONATILARINI(FİLİZLERİNİ),MOMET SIFIRDAN İTİBAREN LB BİNDİRME BOYU KADAR UZATIYORUZ.

SON KATTADA,KAT DEVAM ETMEYİP ;UZATILACAK FİLİZ OLMADIĞINA GÖRE YANİ KOLONUN MAKSİMUM MOMENTİNİ ALDIĞI KISIMDA DONATI BİTTİĞİNE GÖRE YANİ BİNDİRMEYİ BİR ÜST KAT OLMADIĞI İÇİN ORTADA YAPAMADIĞIMIZA GÖRE (ÇÜNKÜ KAT DEVAM ETMİYOR ) ,BİZ DE SON ÇARE OLARAK GÖNYELEYİP ADERANSI ORADA SAĞLAMAYA ÇALIŞIRIZ .

Beton mikserindeki betonu taşımakla görevli mikser şoförlerinin tek görevinin mikseri taşımak olduğunu bilmeleri gerekiyor. Taşıma esnasında yolda gelirken ;katkı verme,su verme veya beton dökümü esnasında kazanın içine sigara atma ahlaksızlıklarından vazgeçmeleri gerekiyor. Bu rahatlığa yetkilelerin caydırıcı bir çözüm bulması gerekiyor . Bu iş böyle olmaz.

Paspayı mevzuları
Kirişlerde ve döşemelerde demir paspayı kullanılmamalıdır:
1- korozyona uğrayıp,tüm kiriş donatılarını korozyona maruz bırakabilir .
2 - yeteri kadar paspayı Sağlamaz.
3 - Donatıların gerilme yığılışını değiştirir.
Not : paspayı kirişlerde boyuna donatının altına değil ,etriyenin altına konulmalıdır. Paspayı ,eğer paspayı olarak kullanılmayacaksa;kiriş ve döşemeden temizlenmelidir.Mermer paspayları çok büyük olmamalıdır,hacimce büyük yer kaplamamalıdır.

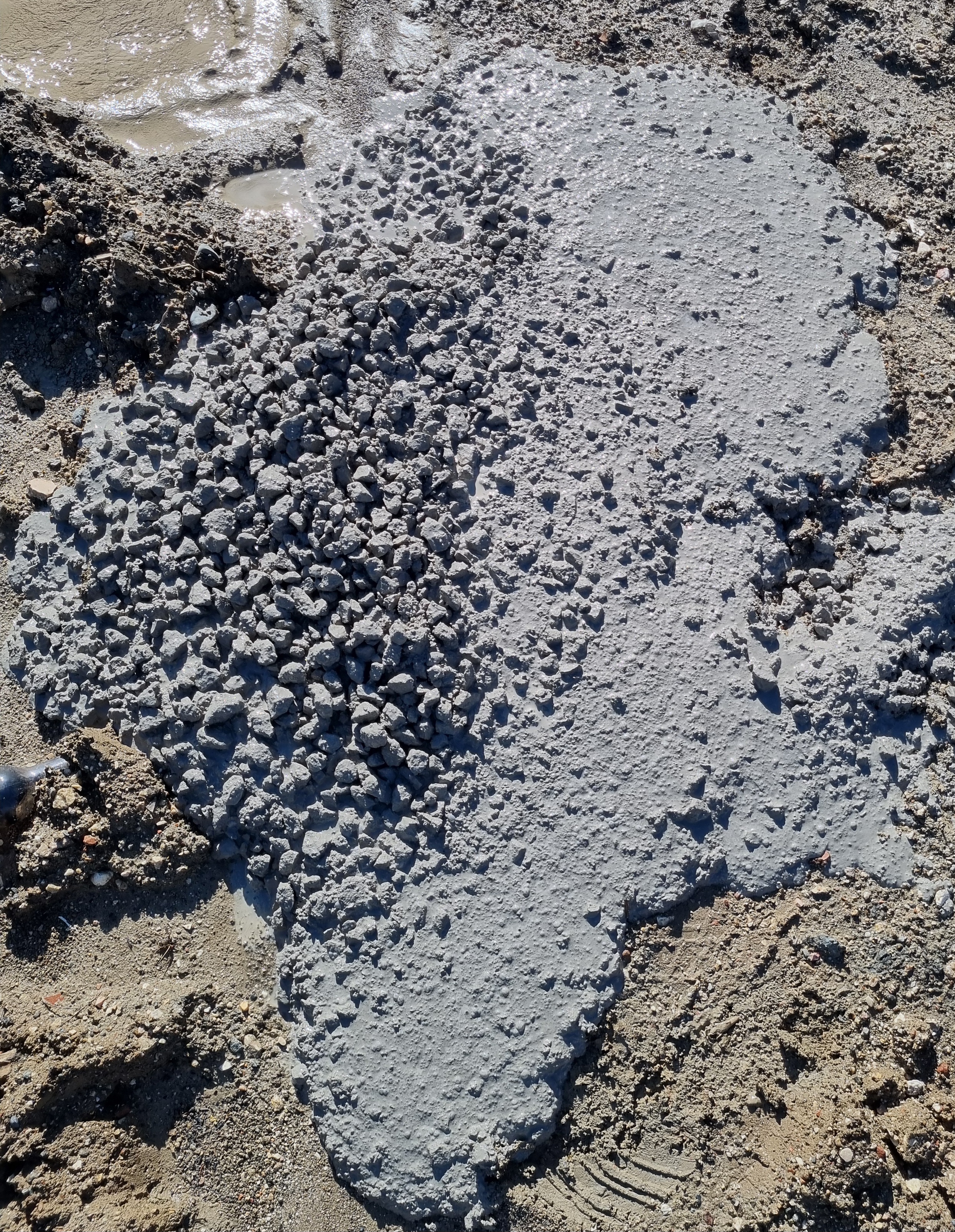

Ayrışmış Beton,Döküme uygun olmayan beton...

Gayet ,açık ve net . Fotoğrafa tıklayınız. MAKSİMUM 5 CM OLMALIDIR .

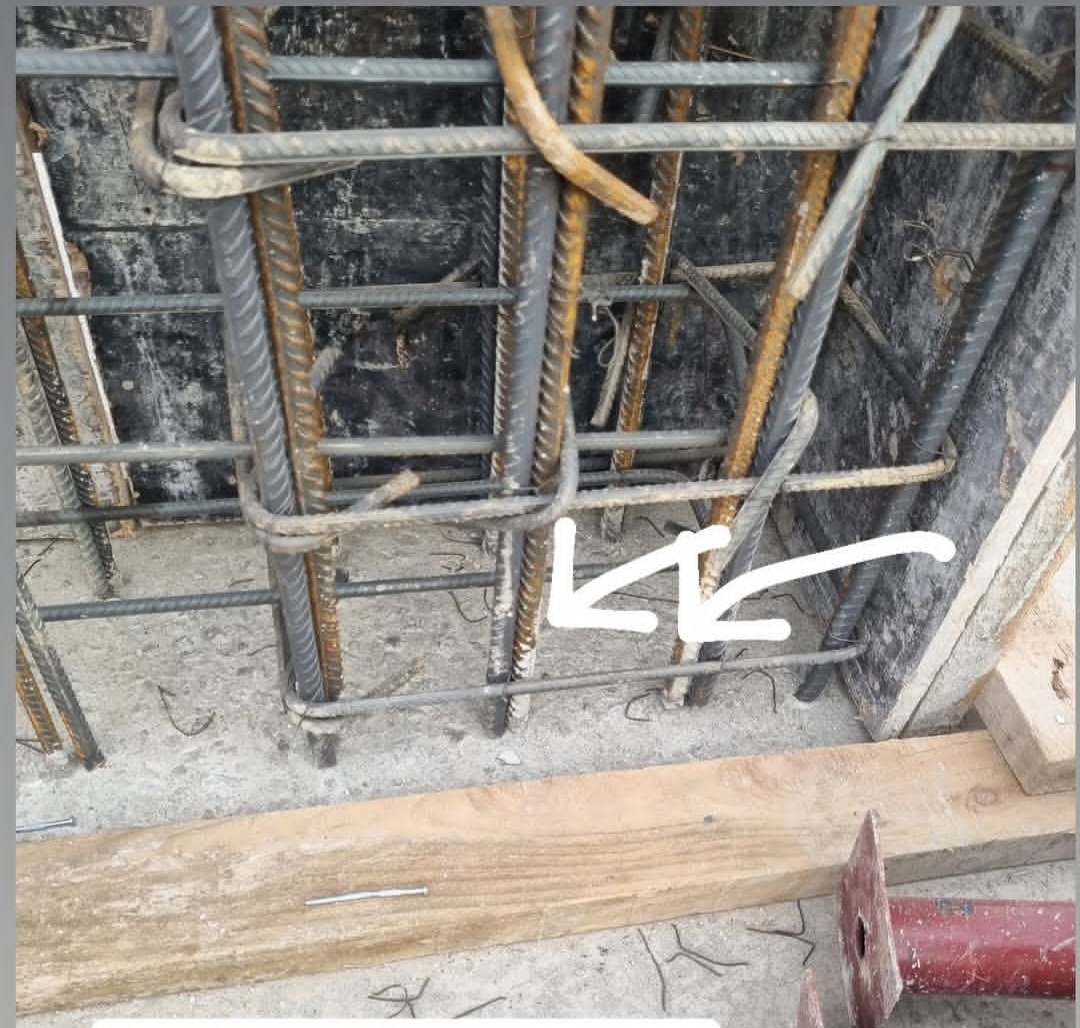

Kolonlarda ve Perdelerde ,Döşeme üzerindeki ilk etriyeye çiroz atılmaması. Döşeme betonunundan kaynaklı,en alttaki etriyeye çiroz koyulmakta biraz zorlanılıyor ;bunun nedeni ise çirozun kancası döşemeye değiyor ve koyamıyorlar bununla birlikte etriyeyi ve boyuna donatıyı sarmıyor ; BÖYLE BİR DURUMDA BELKİ DE YARIM SANTİM ,1 CM KISA TUTARAK KANCAYI MUHAKKAK ÇİROZ KOYULMALIDIR.Çözüm odaklı olmak gerekiyor .GÖRSELDEKİ UYGULAMA KESİNLİKLE HATALIDIR.

Kolon ve Perde Başlarına Beton Dökümünden Önce Etriye İndirilmelidir.Basit ama çoğu şantiyede çok önem gösterilmiyor.Beton dökümünde kolonların ya da perdelerin donatıları eğilirse;ustalar genelde ona üst katta anahtar vurur. ANAHTAR VURULAN DONATI,SÜREKLİLİĞİNİ YİTİRMİŞ VE DEPREM ANINDA KENDİ ETRAFINDA DÖNER DURUR. (Görselde gösterilen etriyeler aşağıya indirilmeli). KOLON VEYA PERDE BAŞLARINA 1 ADET ETRİYE İNDİRMEK ZOR DEĞİLDİR.

Kenetlenme=Beton ile Donatı
Bindirme = Donatı ile Donatı
Bu 2 kavram mühendisler tarafından çok karıştırılmaktadır.
Not =Kolonlarda Bindirme Kolonun Orta 1/3 'lük kısmında ve projesine uygun ölçüde olmalıdır. Kolonların moment grafiğine bakıldığında,orta kısımında momentin sıfır olduğu görülür . Dolayısıyla bindirme orta kısımda yapılmalıdır ki donatılar birbirinden sıyrılmasın. Perdelerde ise bindirmeyi orta kısımda yapmaya gerek yoktur.
