GERÇEK OLAY: Bir inşaat mühendisi bodrum+zemin+2 kattan oluşan ve tüm kat yükseklikleri 3.00 metre bir projenin, kolon aplikasyon planlarina bakiyor ve denetliyor. S1 kolonunun tüm katlarda tip/aynı olmasina ragmen 2.katta çiroz sayısının 91, 1.katta çiroz sayısının 91, zemin katta çiroz sayısının 91 ve bodrum kat çiroz sayısının 110 olarak paftada yazdığını görüyor. BODRUM KATTAKİ BU ÇİROZ SAYISI FAZLALIĞI NEDEN OLMUŞ OLABİLİR? (Tüm alternatileri iyi degerlendirin, iyi düşünün...)

Ahmet Çelikkollu

Hafta sonu üniversite sınavı var. Sınava giren sayısi gecen sene 3.600.000 iken bu yıl 2.500.000. Nedeni işsizlik. Ülkede 100'den fazla inşaat fakültesi var, ülkede 150.000 inşaat muhendisi var, yani her 100 binaya 1 insaat mühendisi düşüyor. Ülkenin en az 5 sene yeni insaat muhendisine ihtiyaci yok. Kendini yetiştiren mühendis iş bulur safsatasına da inanmayın. Bu bir arz/talep meselesi.İhtiyac fazlasi mühendis mutlaka işsiz kalır.Bu sene ve seneye Inşaat mühendisliği bölümünü seçmeyin.

Ahmet Çelikkollu

Segregasyon önemli bir kusurdur. Beton dökümü sonrası Segregasyon tespit edilmiş kolon/kolonları olan bina mühürlenmeli, 32 ve 42'ye göre ruhsata aykırı imalattan işlem yapılmalıdır.Segregasyona ugrayan bölümün tamir harcı ile mala ile sıvanması YANLIŞTIR. Önce segregasyonlu bölüm tamamı taş motoru ile, keski ile derinlere kadar kırılıp çıkarılmalı, donatilar eski betondan temizlenmeli, yüzey pürüzlendirilmeli, tüm yuzeye aderans artirici sürülmeli ve tamir harcı derinlere kadar uygulanmalıdır.

Ahmet Çelikkollu

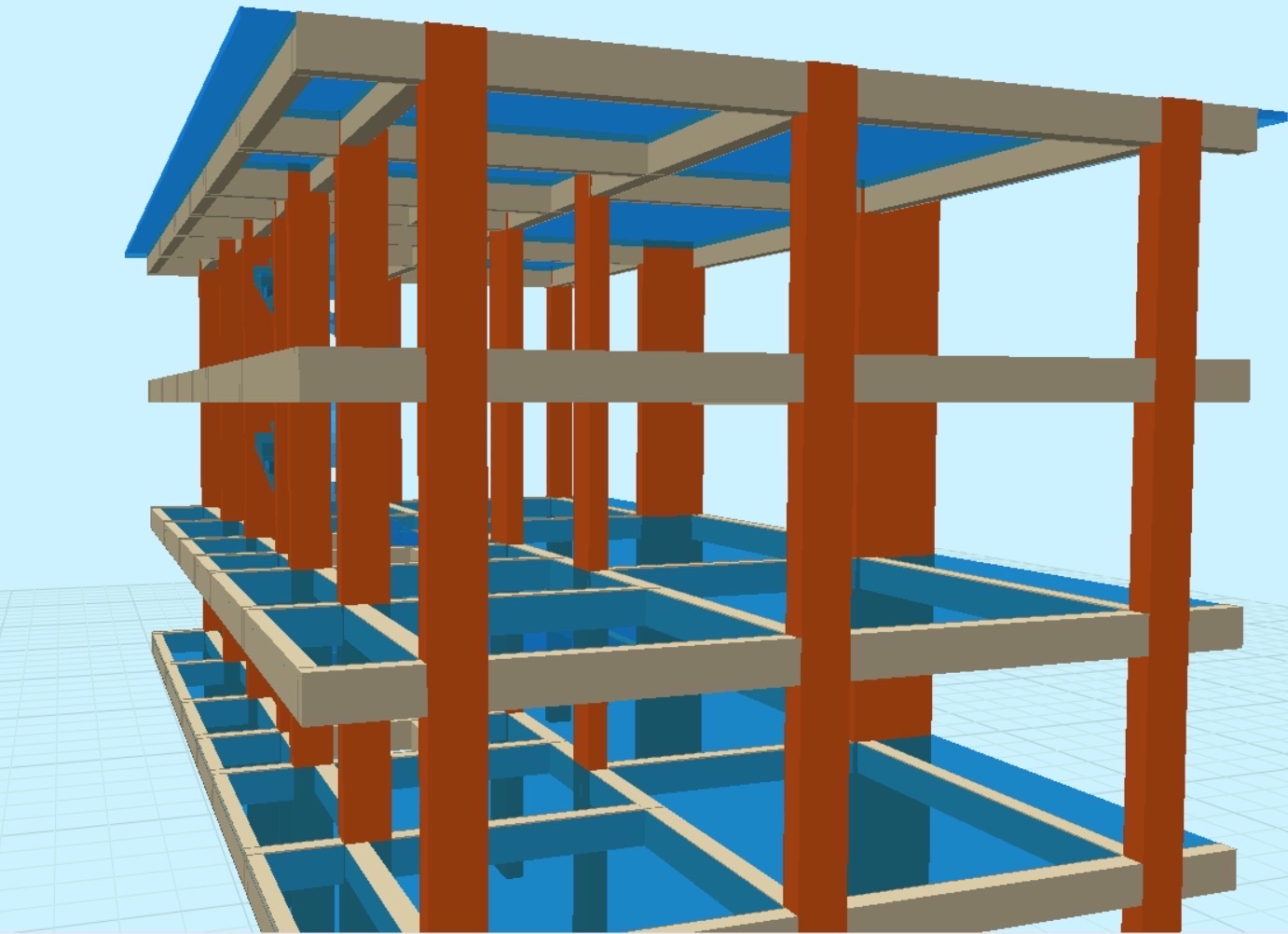

GÖRSELDE (XX) YÖNÜNDE KAÇ ADET TAM AKS ÇERÇEVE MEVCUTTUR?

Ahmet Çelikkollu

Ahmet Çelikkollu

Bina tasarımları deprem büyüklüğüne göre yapılmaz. "Tasarımını yaptığim bina 6 büyüklügündeki depreme dayanir yada 7 büyüklüğündeki depreme dayanır" gibi çıkarımlar yapmakta yanlıştır. Bina tasarımı ivmeye göre yapılır. " Ben binamı 0,340 yer ivmesine göre tasarladım" diyebilirsinız. Zaten deprem tehlike haritaları da malum ivmeler üzerine kuruludur. Tasarımlarda yer hızı dikkate alınmaz, deprem süresi dikkate alınmaz, fay atım şekli dikkate alınmaz. Aslında basit bir F=m x a hesabı yapılır.

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

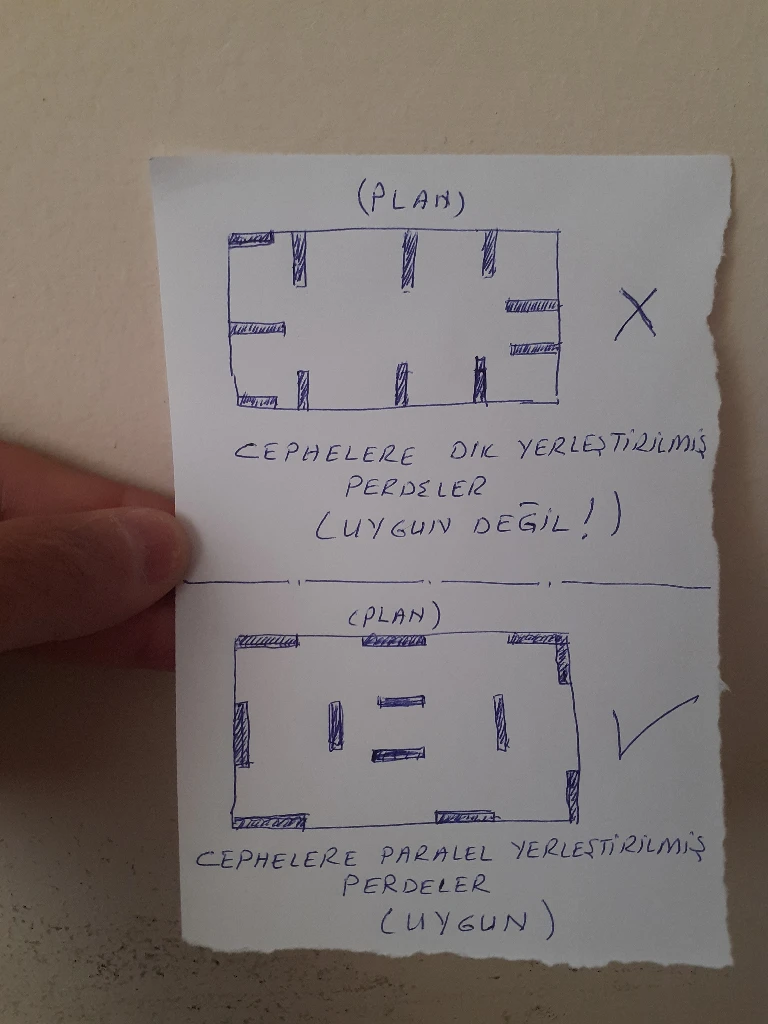

Türkiye de hiç bir yerde, kat sayısından bagımsız, hiç bir bina da betonarme taşıyıcı sistem PERDESİZ OLAMAZ. PERDESİZ OLAMAZ. PERDESİZ OLAMAZ...

Ahmet Çelikkollu

3h önce

Kentsel dönüşüm malesef ülkemiz şartlarında tam uygulanacak bir dönüşüm değil nedeni maddi zorluklar. Vatandaşın bu külfeti karşılaması mümkün degil,devletinde kentsel dönüşümün tüm giderlerini karşılaması da mümkün değil, sadece rant getirici yerlerde kentsel dönüşüm yapmakta çözüm degil. Çözüm şu:Bugünden itibaren yeni yapilacak binaları yönetmelik üstü tasarlarsak, üç kağıda gitmezsek, ve imalatı da mükemmel denetlersek 40 yıl sonra tüm ülkede dönüşüm tamamlanır. 40 yıl ise çok kısa bir süre

Ahmet Çelikkollu

4h önce

Ahmet Çelikkollu

Bazı yapı denetim kuruluşlarında pasif mühendisler, pasif mimarlar var. Kimdir bu pasif mühendis ve mimarlar? Diplomasını kiraya veren etik yoksunu mimar ve mühendise pasif mimar/mühendis deniyor. Bunlar biŕ şey denetlemezler, kaşe yapıp yapı denetime bırakırlar, işe uğramazlar, projeleri denetlemiş gibi kaşeler kullanılır, maaşlarını alırlar. Pasif mimar ve mühendisler ile bunlara para veren yapı denetimler acaba ne yaptıklarını biliyor mu? Tabiki para kazanılacak ama insan olduğumuzu unutmadan

Ahmet Çelikkollu

Kiriş uçlarinda plastik mafsal oluşması demek sistemin deprem enerjisini yutmasi demektir, yani kiriş uclarında depremde olusacak plastik mafsallar iyi bir şeydir. Plastik mafsal ise hasar demektir. Yani kiris uclarindaki olusacak hasarlar deprem enerjisini tüketir ve binaniz ayakta kalır. Kiriş uclarinda olusan hasarlardan(plastik mafsallardan) cekinnmeyin, tam tersi birakın oluşsun.

Ahmet Çelikkollu

Ahmet Çelikkollu

Mimari ve statik tasarım depremselliğe göre değişir. Aynı mimari proje hem Konyada hem İstanbulda birebir uygulanamaz. Ayni durum statik/dinamik projeler içinde gecerli. Tip proje diye bir kavram olmaz. Mimari tasarima başlarken, imar durumu kadar deprem tehlike haritalarina da bakılmaldır. ivme ne kadardir?, spektrum nasıldir? Binada olusacak ivme 1,5g ise mimari farklıdır, binada olusacak ivme 0,5g ise mimari farklıdır. Deprem muhendisliginin yanında deprem mimarlığıda vardır...

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Hem müelliflerin, hem yapi denetim proje denetcilerinin, hem belediyelerin kaset döşeme adi altinda asmolen döseme yada asmolen dosemeye benzeyen sistemlere müsade etmemesi gerekir. Asmolen dösemeli sistemlerin en buyuk zarari 32 cm yuksekliginde rijitligi az olan kirislerdir. Bu yuzden bina ötelenir geri gelemez. Asmolen sistemleri yonetmelik sınirladığı için bir çok kişi kaset döşeme adı altında proje tasarlamakta ve ilgilileri kandırmaktadır. İnsanlar kandırılabilir ama deprem kandırılmaz...

Ahmet Çelikkollu

Bina yuksekliginiz ne ise 1/6 sı toprak altinda olmalıdır. Tasarimlarda/güclendirmelerde rijit bodrum uygulanmalidir. Bodrum dahil 8 katlı bir yapı tasarlıyorsanız, bodrumu rijit yaparsanız 7 katlı bir binadaki tesirlerle karsilaşırsiniz. Güclendirmede de direkt mevcut binanın bodrumunu perdelerle donatıp rijit hale getirmek, adeta o binadan bir kat eksiltmek anlamına gelir. Rijit bodrum icin en az 3 tarafın perdeyle cevrilmesi gerekir. Rijit bodrum yapın, binayi en az 1/6 gömün...

Ahmet Çelikkollu

Yeni tasarlanan bir yapıyı performans analizine sokarsanız beklenen performansı elde edemeyebilirsiniz(KH) BInanızı güvensiz sanabilirsiniz. Oysa mevcut yapi ile yeni yapı tasarım kriterleri farklidır. Tasarladiginiz yapıya uyguladığinız performans analizi teknigi bile yapiya uygun olmayabilir. TBDY2018 'de yeni yapı hesap tarzı ile mevcut yapı hesap tarzı birbirine kalibre degildir. Bu bağlamda, TBDY2018 ile tasarlanan binayı mevcutmuş gibi performansa sokmak zorunlu ve gerekli değildir.

Ahmet Çelikkollu

Denetçi mühendisler son derece titiz olmalı. Çünkü deprem, tanıdık, akraba, torpil, bakanlıkla iyi ilişki bilmez. Deprem adaletlidir. İyi tasarlanan/uygulanan/denetlenen bina depremde ayakta kalır, kötü tasarlanan/uygulanan/denetlenen bina yıkılır. Denetçi mühendisler taşıyıcı sistemden, iskan tarihinden itibaren 15 yıl sorumludur. Yani beton atıldı her şey kapandi diye düşünülemez.Diğer mesleklerde olduğu gibi meslegi bıraksanız da denetlediğiniz bina hep sizinledir, bırakamazssınız...

Ahmet Çelikkollu

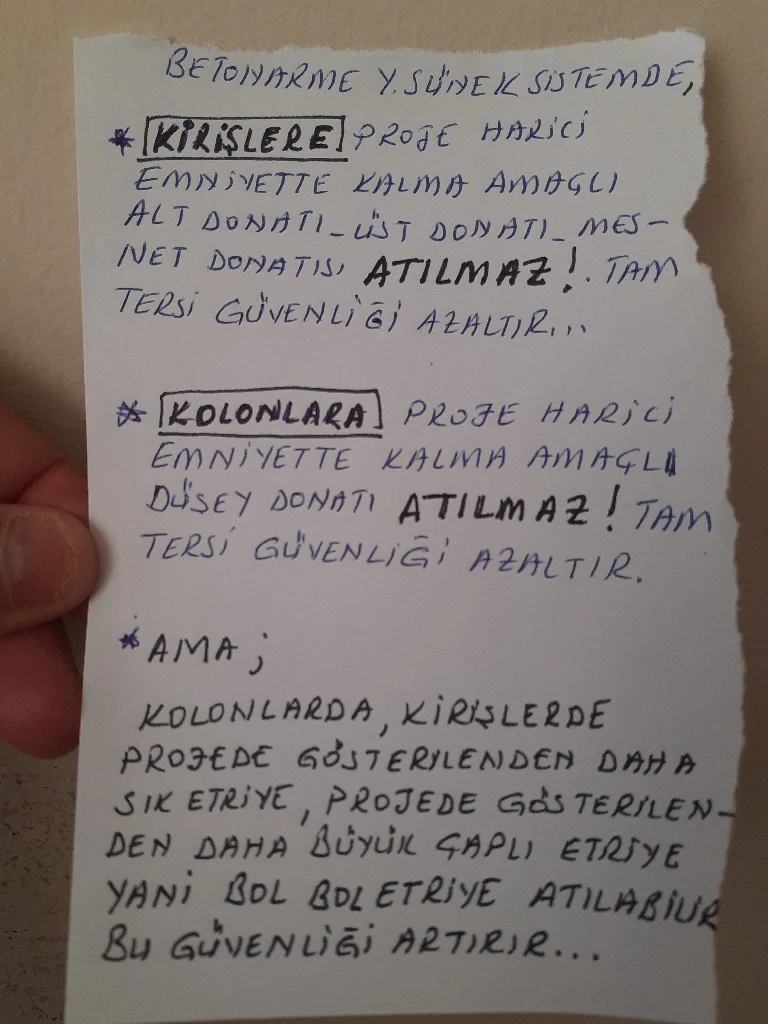

Betonarme kirislerde/mesnetlerde gerekenden az donatı koymak, güvenlik adı altında fazla donatı koymaktan daha hayırlıdır. Mesnetlere fazla donatı koymak akmayi engeller, mafsallasmayi engeller ve gevrek/ani kırılmaya/göçmeye sebep olur. Uygulama kontrollerinde eksik donatının olup olmadığina bakıldığı kadar, fazla donatının olup olmadığına da bakılmalıdır. Fazla donatı varsa(kolonda, kiriste, mesnette), o donati yerinden çıkartılmalıdır.Fazla donatı güvenliği artırmaz, azaltır...

Ahmet Çelikkollu

Donatı kontrolünün 4 saatte yapıldığı bir binada, 3,5 saatlik bir süre kolon/kiriş birlesim yerleri kontrolüne ayrılmalı(kolon etriyelerinin birlesim bölgesinde devami, mesnet donatilari arasindaki mesafelere beton girmesi kontrolü(çok onemli), mesnet donatı uzunluk kontrolleri, gonye kontrolleri, sıklaştırma kontrolleri vb). Geriye kalan yarım saat ise diger kontrollere yeter... Bir kiriste, kolonda bir donatı eksik diye bina göçmez, ama tek bir hatalı/uygunsuz birleşim binayı yıkar...

Ahmet Çelikkollu

İstanbulda dün 6.2 lik bir deprem oldu. Medyada yine kısır tartışmalar başladı. 7.2 ne zaman olur? 6.2 ten büyuk deprem olur mu? Hangi fay yırtılır, kac kişi ölür. Bunlar tamamen gereksiz tartışmalar.İstanbulda bundan sonrada deprem olacak. 6.2 olsa da, 7.0 olsa da, 7.2 olsa da, deprem yarın olsa da, deprem 2 yıl sonra olsa da, deprem 20 yıl sonra olsa da binalar deprem yonetmeliklerine uygun yüksek sünek tasarlandığında can kaybı olmaz, deprem büyüklüğü önemsizdir.Yönetmeliklere uyun...

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Her yere bina yapılabileceği soylenir. Ama yanlış. Fay hattı üzerine bina yapılmaz, yer hareketi esnasinda bu kadar büyük şekil degiştirme talebi karşılanamaz. Kahramanmaraş depremlerinde fay hattına yapılmış bir istasyonun durumu bu.

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

Ahmet Çelikkollu

TBDY2018 Tablo 4.1 de verilen R değerleri maksimum değerlerdir ve yüksek görünüyor. Bu degerler müellifler tarafından biraz küçültülerek hesap yapılabilir. Mesela süneklik düzeyi yüksek betonarme çerceveler için R katsayısı tablo 4.1 de 8 verilmesine rağmen yine yüksek sünek ama R=6 alınarak tasarım yapılabilir.

Ahmet Çelikkollu

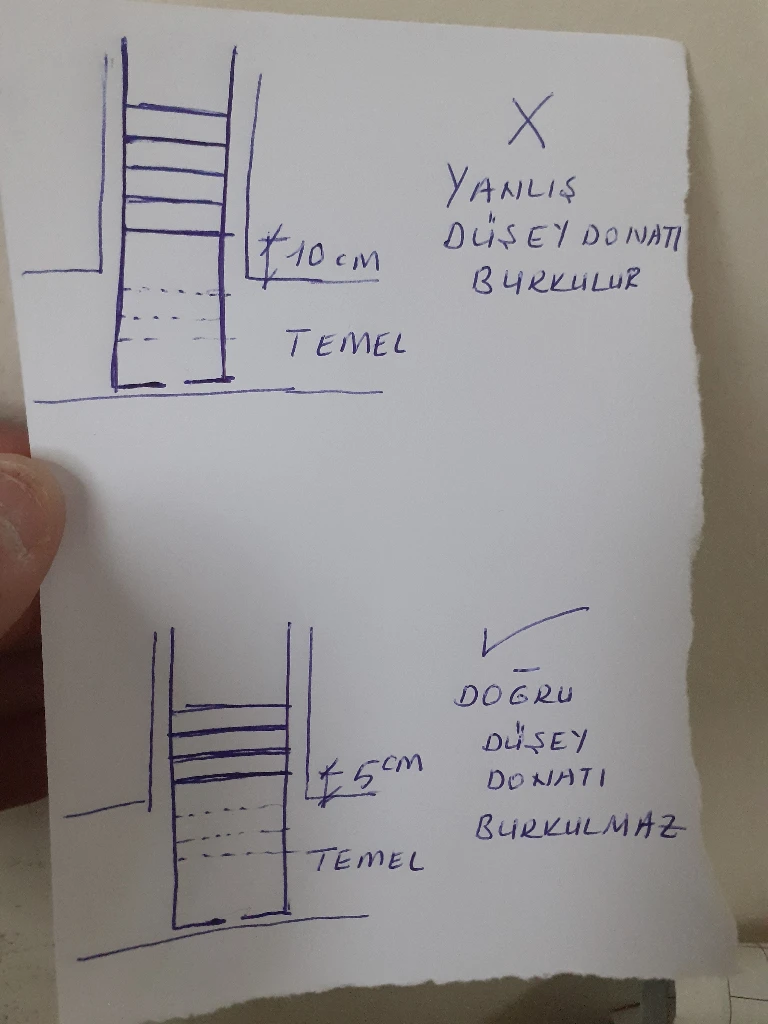

ilk etriyenin nereden başladığı önemli. Etriye ve çirozlar temel içerisinde de kolon küçük boyutu kadar derinlikte aynen sıklaştırma bölgesindeki gibi devam etmeli, devam etmiyorsa düsey donatılar temel icerisinde burkulur.

Ahmet Çelikkollu

ülke nüfusu 85 000 000, inşaat mühendisi sayısı 170 000. Her 500 kişiye 1 inşaat mühendisi düşüyor.Her yıl yaklaşık 10 000 yeni mezun. 170.000 inşaat mühendisinin var olduğu bu büyüklükteki bir ülkede inşaat mühendisliği yapılmaz. Yapılsada karın doymaz, demir ustası, kalıp ustası mühendisten çok maaş alır, nitelik/bilgi değersizleşir.

Ahmet Çelikkollu

https://m.youtube.com/watch?v=KjOAy_Ckw80 izleyiniz.....

Ahmet Çelikkollu

12 Mart 2023'teki kapali çıkma sartında cerceve kirisler genisligi kolon yuzeyinin 3/4 genisliginde olacakti yani geniş kiriş kullanilacaktı. 11 Mart 2025 teki degisiklikle genis kiriş şartı kalktı, her ebatta kiris atılabiliyor. 2 sene genis kiris kullanıldi. Madem elzem degildi, güvenle konunun ilgisi yoktu neden 2 yıl geniş kiriş zorlaması yapıldi. Demek ki yönetmelik yapıcı iyi düşünecek, bilimsel gereklige bakacak, alelacele bir şeyler yayımlamayacak, ben yaptım oldu ile bu işler yürümuyor

Ahmet Çelikkollu

Planlı Alanlar Imar yonetmeliginin kapalı cikmalarda çerçeve olusturulmasıni duzenleyen 5.maddesinin 30.fikrasinin (b) bendinin son cümlesi değiştirildi. Önceki paylasimdaki video izlenebilir. Bu degisikliğe göre kapalı çıkmaların yapıldıği kolonlari birleştiren kirislerin artık 3/4b kuralına uyması, geniş kiriş olması gerrkmiyor, kiriş atilması yeterli olacak. Ayrica A12, A13, A32 sistemlerde kiriş atilma zorunlulugu kaldirildi. Yani kirissiz dòşemeli perdeli sistemler bu şarta tabi değil.

Ahmet Çelikkollu

https://m.youtube.com/watch?v=2bamLmCcVNY

Ahmet Çelikkollu

Çorumda bir mühendis, Ss ve S1 degerlerini azaltarak daha az deprem kuvveti, daha az donati, daha ekonomik proje üretmiş. Muhtemelen bu adam tek degildir, Çorumda böyle bir cok projeye rastlanabilir. Denetleyiciler raporların ilk sayfalarindaki depremle ilgili spektrum bilgilerine ve grafigine çok dikkat etmeli. Her projede ilgili koordinatı kendi e-devletleri üzerinden tdth'ye girip spektrum degerini, cıktılar ile kontrol etmeli. Hile yapan bu tipler İMO tarafindan meslekten atılmalı...

Ahmet Çelikkollu

https://m.youtube.com/watch?v=U7G01hiVA4Y

Ahmet Çelikkollu

Mobbing(psikolojik taciz) çalısanların verimini düşüren, işten sogutan bir eylem. İş hayatım boyunca mobbinge uğramayan birini tanımadım. 6 Mart 2025 tarihli Resmi Gazetede Mobbingle Mücadele genelgesi yayımlandı. Bu genelgede Mobbingle mücadelenin öncelikle işveren ve yöneticilerin sorumluluğunda olduğu belirtiliyor. Zaten mobbing uygulayanlar işverenler ve yöneticiler. Kısacası sonuç alınamayacak bir genelge. Mobbing, üreten insanın, düşünen insanın, namuslu insanın önündeki en büyük engeldir

Ahmet Çelikkollu

Ahmet Çelikkollu

BİR KİRİŞTE BİR ÇATLAK, EGİLME RIJİTLİĞİNİN %50 AZALMASINA SEBEP OLUR...

Ahmet Çelikkollu

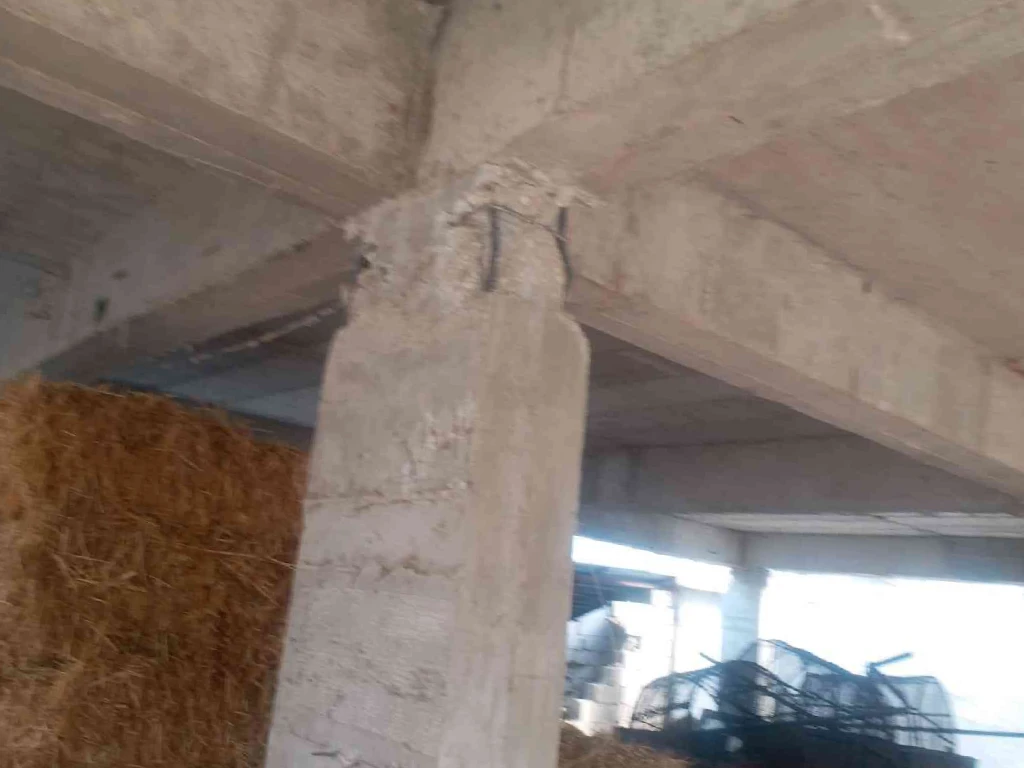

Adıyamanda, Maraş depremleri neticesinde hasar görmüş bir bina. Kolon üst ucu mafsallasmış. Keşke bina 90 derece döndürülüp yapılsaydı. O zaman bu mafsallaşma kiriş ucuna denk gelirdi, kolonlarda mafsal görmezdiniz...

Ahmet Çelikkollu

Şantiyelerde herhangi bir amaçla görevli mühendislerin/mimarların yada yapıyı denetleyen denetci mühendislerin/mimarların yaptıkları en büyük hata, şantiyedeki müteahhite, ustaya, kalfaya, işçiye, Ali Abi, Osman abi, Murat dayı şeklinde hitap etmeleri. Eğer böyle yaparsanız yaptırım gücünüz olmaz, suistimal edilirsiniz. Ali bey, Osman bey, Murat usta, Ali kalfa şeklinde hitap etmelisiniz. Denetçiler kontrolleri ustayla/kalfayla/işçiyle degil, şantiye şefiyle yapmalı, onunla muhatap olmalıdır.

Ahmet Çelikkollu

BODUR PERDELER HER ZANAN İYİDİR...

Ahmet Çelikkollu

Ahmet Çelikkollu

Üzerinde 2 t/m3 yogunlukta bir toprak bulunan kesit, 20 metre asağıda ise, bu kesit üzerindeki toprak basıncı 2 t/m3 x 20 metre=40 t/m2 olur.Suyun kaldırma kuvveti metrekareye 40 tonu kaldiramaz.O halde, 20 metrede su olsada, 20 metrenin altı tamamı kum olsa da, ivmesi büyük deprem olsa da, bina temelinden itibaren 20 metre aşağısı icin sıvılaşma analizi yapmak gerekmez.

Ahmet Çelikkollu

https://m.youtube.com/watch?v=wUH-G7octU0 izleyiniz...

Ahmet Çelikkollu

Deprem olayı çok kompleks bir olaydır. Ancak basit taşıyıcı sistemi olan(dikdortgen,çıkma yok, akslar düzenli ve sürekli, girinti cıkintı yok) binalarin deprem davranısını bilirsiniz. Taşıyıcı sisteminiz basit olsun.Basit statik/dinamik bilgilerle çözeceginiz yapilar en dayaniklı yapılardir.Bilgi edinirken anlayacaginiz bilgilere zaman ayırın.Sürekli ingilizce terimlerle konuşan, şunu tasarladım, bu kadar konsol geçtim diyen anlaşılmaz olmayı iyi mühendis olmak sanan tiplerden uzak durun...

Ahmet Çelikkollu

https://www.youtube.com/watch?v=_auymllQ_v4&t=180s izleyiniz...

Ahmet Çelikkollu

Bir depremin zayıf zemindeki İVMESİ 0,3g civarinda ise, kaya zeminde İVME 0.4g olabilir. Yani kayadaki ivme daha büyüktür. O halde kaya zeminde deprem daha şiddetli hissedilir. Aynı şekilde kaya bir zeminde binada oluşacak pik ivme, zayıf bir zemindeki pik ivmeden fazladır. Böyle olmasına ragmen neden kaya zemin üzerindeki binalarin deprem davranışı daha iyidir? Neden kayadaki deprem ivmesi daha büyüktür?

Ahmet Çelikkollu

Görünen o ki sadece Yapı Denetim kuruluşlarına/belediyelere, her turlü denetleyiciye, şantiye şeflerine sorumluluk yükleyerek deprem sorununu çözemeyeceğiz/çözemiyoruz. Kalıp ustası, demir ustası, ve beton dökümü yapan ekip kim ise her binada onlarda yaptıkları işlere göre sorumlu tutulmalı. Mesela demirciler proje donatilarini birebir uygulamaktan sorumlu tutulmali, etriyeyi 135 derece yapmayan demircide binada ilgili mühendis/mimar ne ceza alacaksa aynısını almalı.

Ahmet Çelikkollu

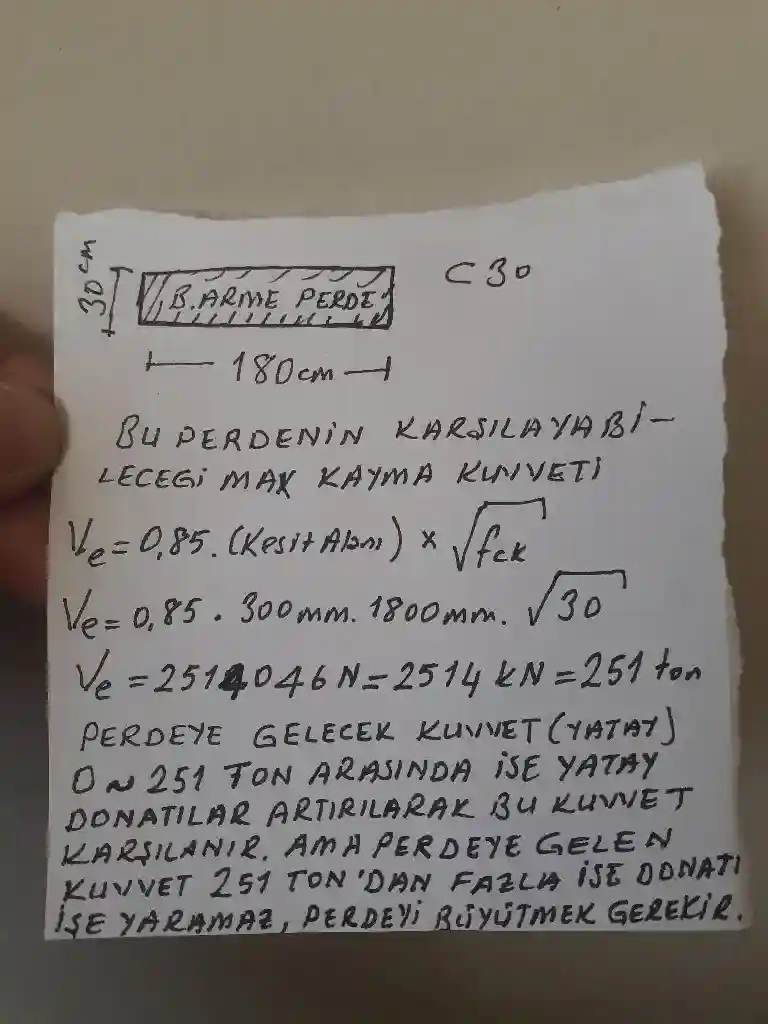

BETONARME PERDELERİN KESME KUVVETİNE GÖRE TASARIM VE PERDE TEBLİĞİ.... izleyiniz.... https://m.youtube.com/watch?v=VZ0OCpnCzEA

Ahmet Çelikkollu

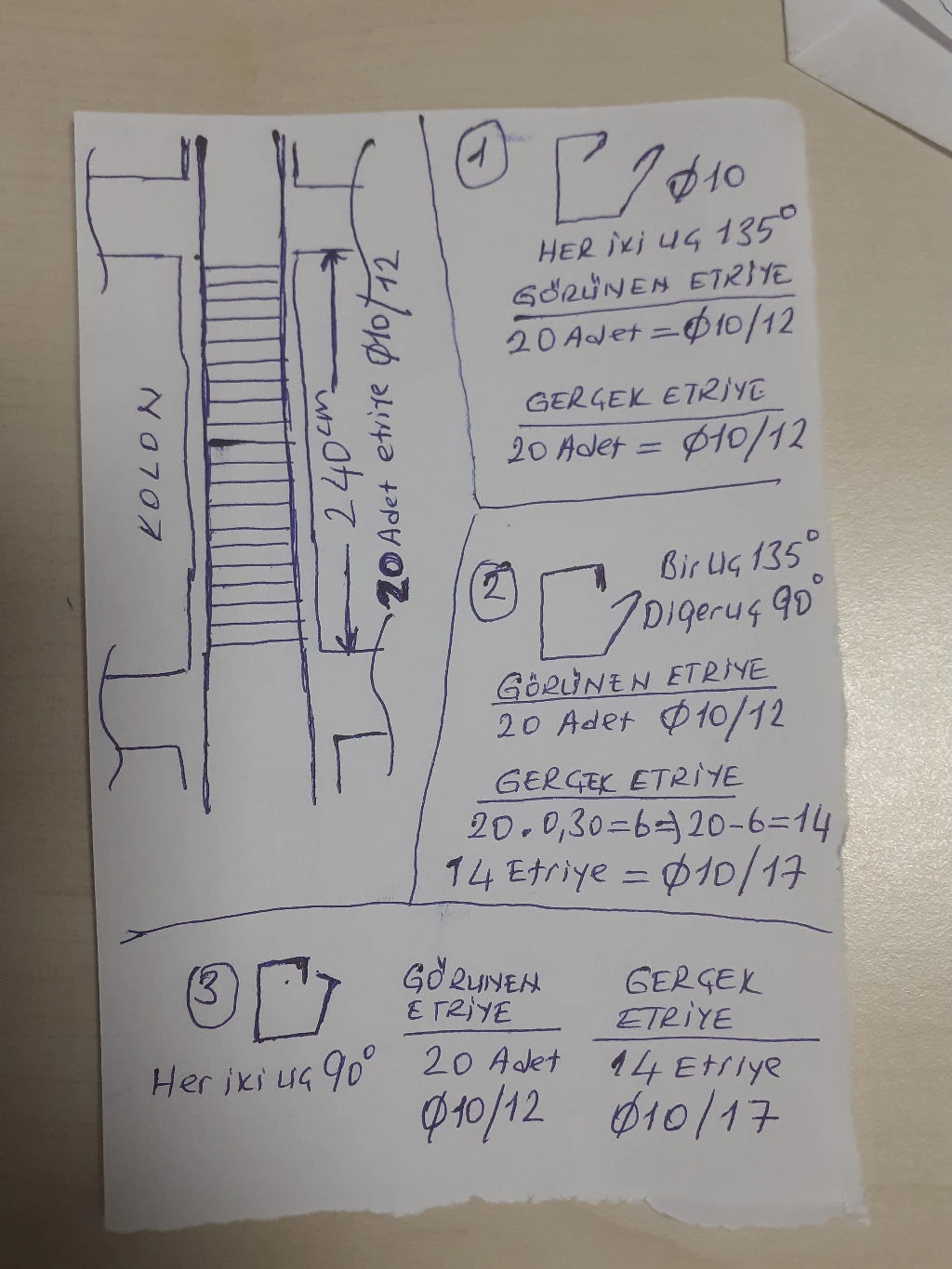

Etriyelerin her iki ucu 135 derece kıvrık ise yerindeki etriye ile sizin hesapladığınız etriye sayısı birbirine eşittir. Etriyelerin bir ucu 90 derece diger ucu 135 derece kıvrık ise yada her iki ucu 90 derece kıvrık ise yapılan etriyeleri %30 az koymuş gibi kabul etmeniz ve kesme kapasitesini bu duruma göre hesaplamanız gerekir. Hesaplarda kusursuz imalat dikkate alinır, her kusur kapasiteyi biraz daha azaltır...

Ahmet Çelikkollu

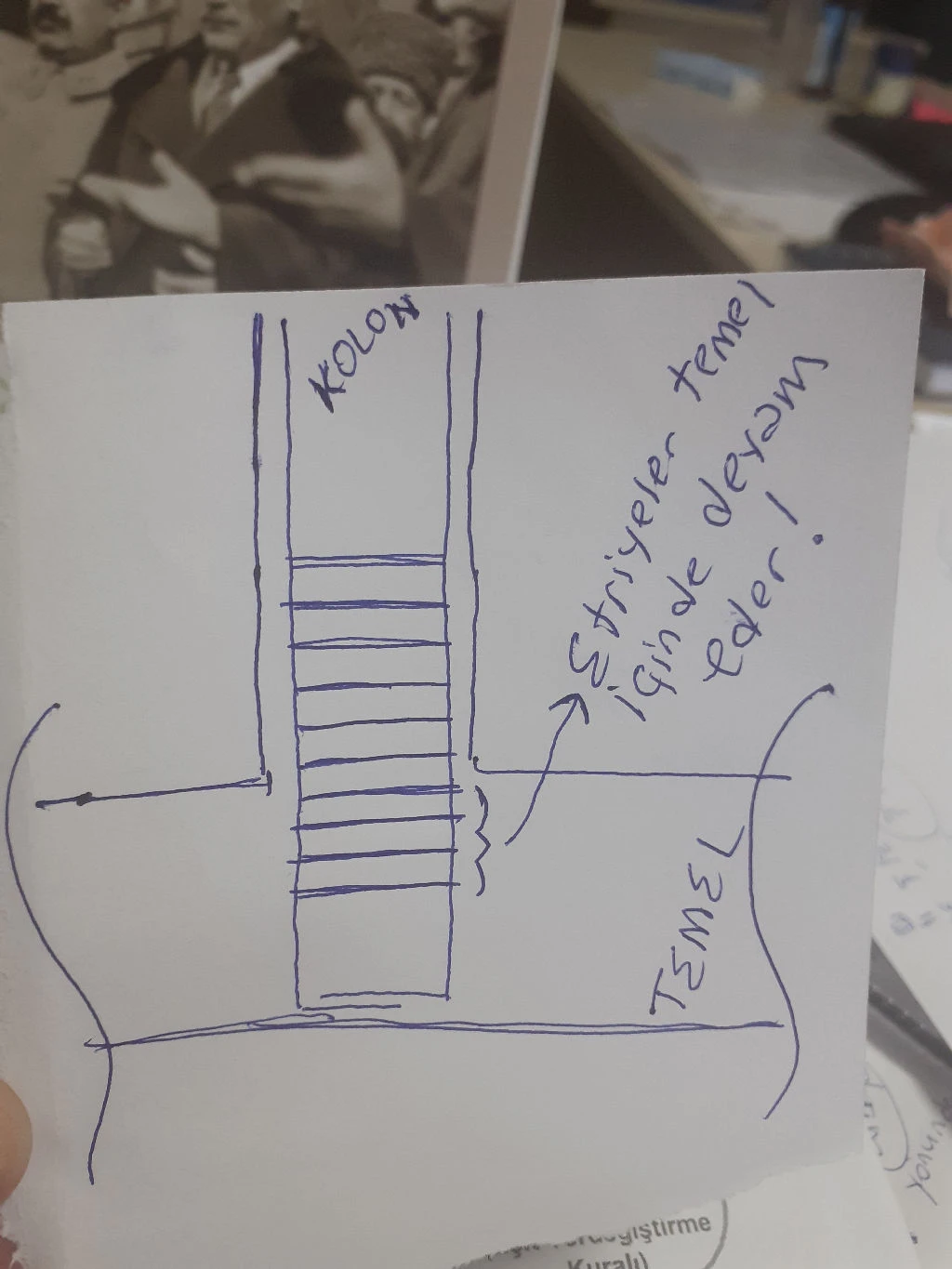

KOLON ETRİYELERİ TEMEL İÇİNDE DEVAM EDER, KOLON KÜÇÜK EBATI KADAR YÜKSEKLIKTE VE SIKLAŞTIRMA BÖLGESİ ARALIKLARINA UYULARAK... 30/70 LİK BIR KOLONDA TEMELDE KOLON ETRİYELERİ 30 CM DERINLİĞE KADAR DEVAM EDER. 50/100 BİR KOLONDA KOLON ETRİYELERİ TEMEL İÇERİSİNDE 50 CM DAHA DEVAM EDER. EĞER KOLON ETRİYELERİ TEMELDE DEVAM ETMEZ İSE DEPREMDE O DONATILAR TEMEL İÇİNDE BURKULUR. DEPREM HASARLARINDA ADIYAMANDA, HATAYDA, MARAŞTA BUNU ÇOK GÖRDÜK...

Ahmet Çelikkollu

Tasarimlarda kullandigıniz Yatak katsayısı ZEMİN YATAK KATSAYISI degildir TEMEL YATAK KATSAYISIDIR.Bu yatak katsayısı zemininiz ne olursa olsun, temelin ortasinda başka, temelin ucunda başka, temelin ucundan sonraki ortaya giden bölümde başkadır. Dolayısıyla zemin taşima gücü/temel tasarımında bu durum dikkate alinmalıdır.

Ahmet Çelikkollu

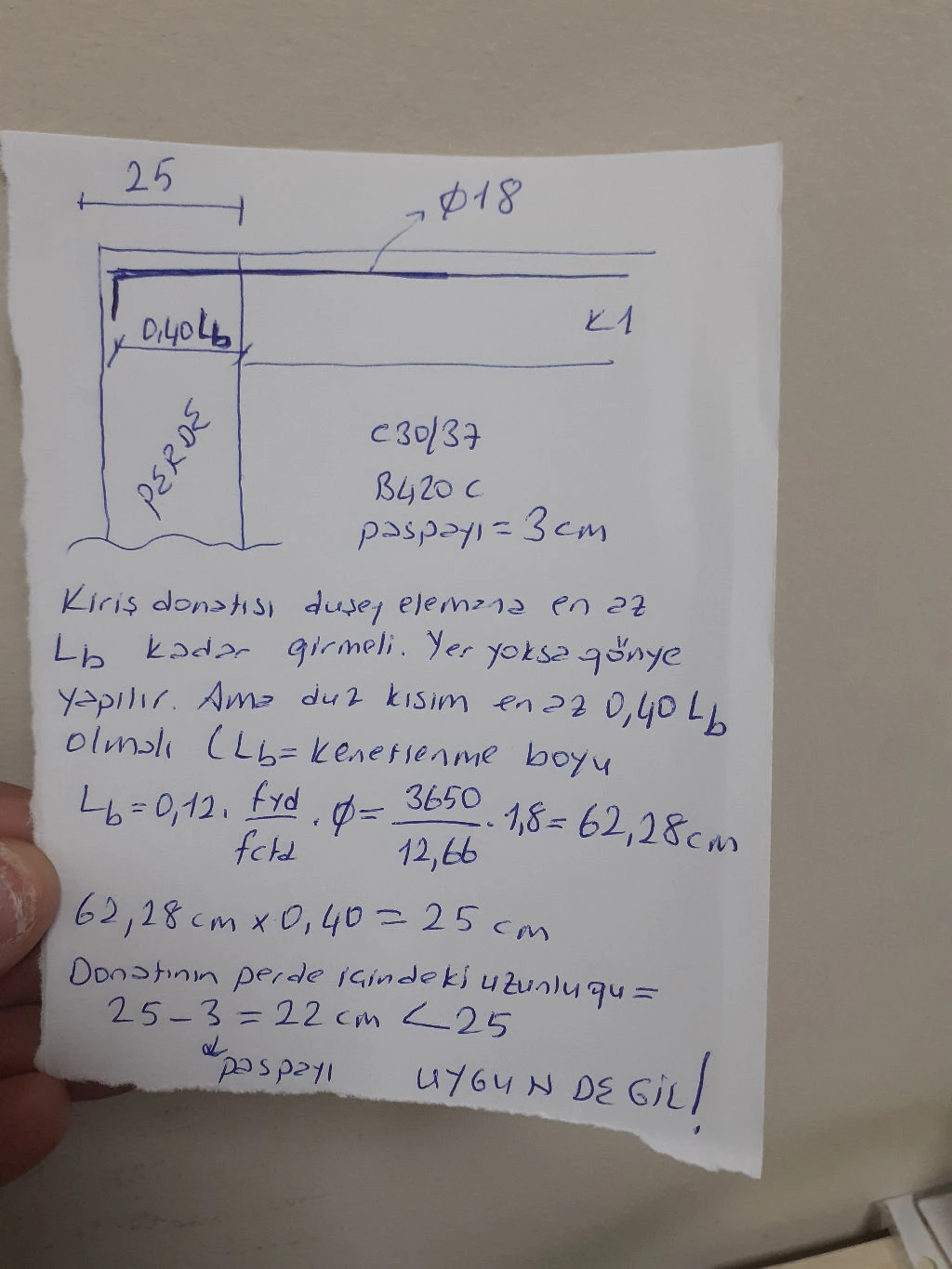

25 lik perdeye 18 lik donatiya sahip kiriş bağlanmaz...

Ahmet Çelikkollu

Rijitlik ile süneklik birbirinin zıttı kavramlar değildir. Betonun bir rijitliği vardır, çeliğin bir rijitliği vardır, ahşabın bir rijitliği vardır, pamuğun bir rijitliği vardır. Binalar hem rijit hem sünek olabilir/olmalıdır. Süneklik kavramına mutlaka zıt bir kelime aranıyorsa o kelime "gevrek" kelimesidir.

Ahmet Çelikkollu

6 ŞUBAT DEPREMLERİNİN BİZE ÖĞRETTİKLERİ... 1..... 2..... 3..... 4..... ...........................

Ahmet Çelikkollu

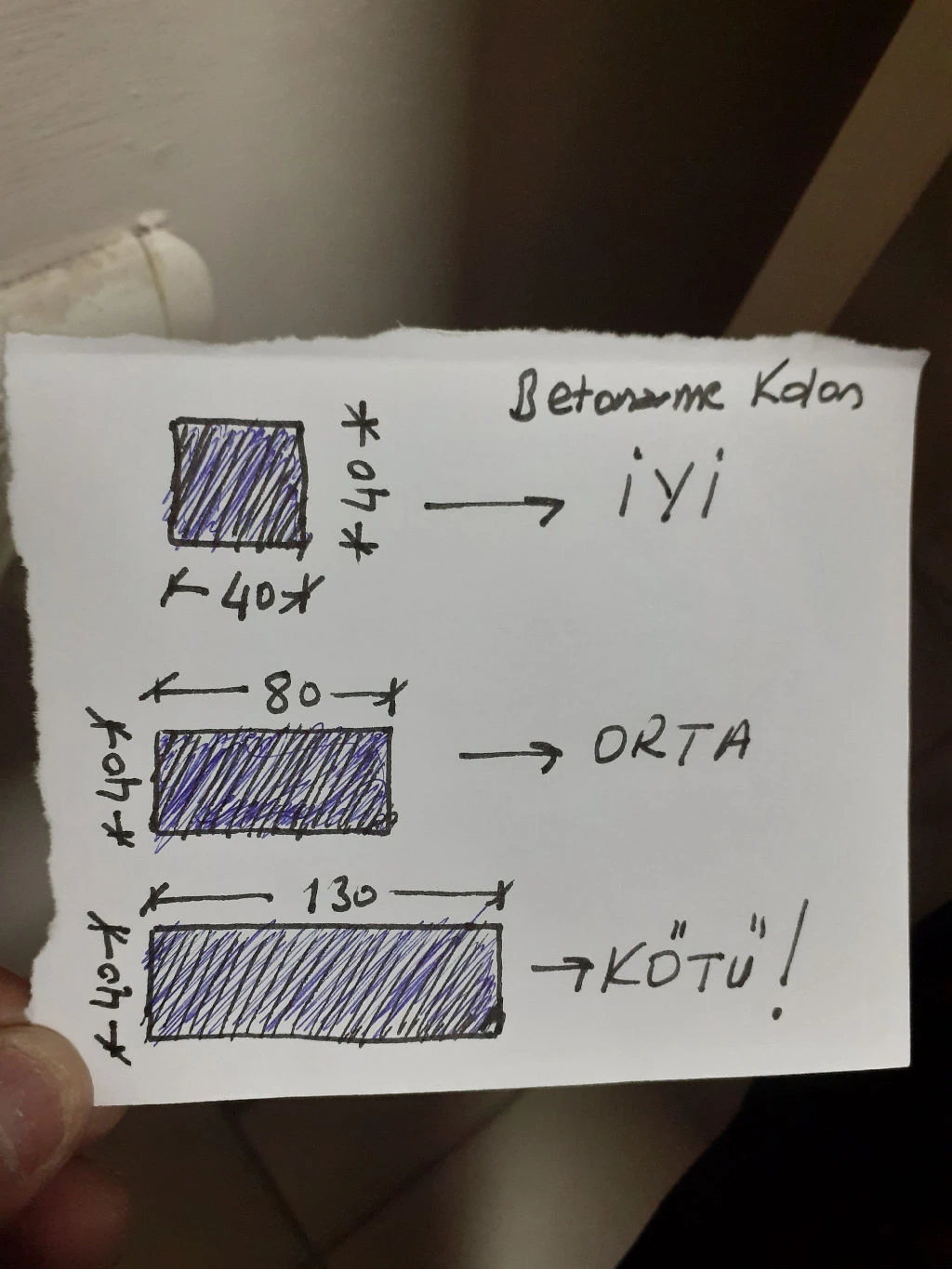

BETONARME KOLON, İYİDEN KÖTÜYE DOĞRU...

Ahmet Çelikkollu

ŞANTİYE ŞEFLİĞİNDEN İSTİFA İŞLEMİ, BELEDİYEYE YAZILI OLARAK, MÜTEAHHİDE NOTER KANALIYLA EŞGÜDÜMLÜ OLARAK YAPILIR.

Ahmet Çelikkollu

Zemin sınıfı binanizdaki deprem yükünü belirler. Zemin büyütme katsayısı(Fs) ile hesaplara bu yansıtılır. Zemin iyileştirme ile taşıma gücü dahil zeminlerin bazı özelliklerinde iyileştirme sağlanır. Zemin sınıfı büyük alanlar ve temel tabanindan itibaren 30 metre derinlikteki kısımlar baz alınarak belirlenir. Bu baglamda 300 metrekarelik oarseli iyilestirmekle, 10-15 metre derinlikteki calişmalarla zemin sınıfı iyileşmez. Zemin sinıfıni degistirmek, tasarim deprem kuvvetini değiştirmektir.

Ahmet Çelikkollu

Donatı kontrolünün 3 saate yapıldığı bir katta, 2,5 saat birlesim bolgesi kontrollerine ayrilmali geriye kalan yarım sattede kolon/kiriş/döşeme dontılları kontrol edilmelidir.Birlesim bölgelerinds 2 mesnet donatısi arasi en az 25mm olmalı(kolonlarda iki düşey donatı arası en az 40 mm), mesnet donati boyu projeye uygun olmalı, kolon sıklastirma bolgesinde yer alan enine donatının %60'ı birlesim bolgesindede kolonda devam etmelidir. Birleşim bölgesi performansı, yapının performansını belirler.

Ahmet Çelikkollu

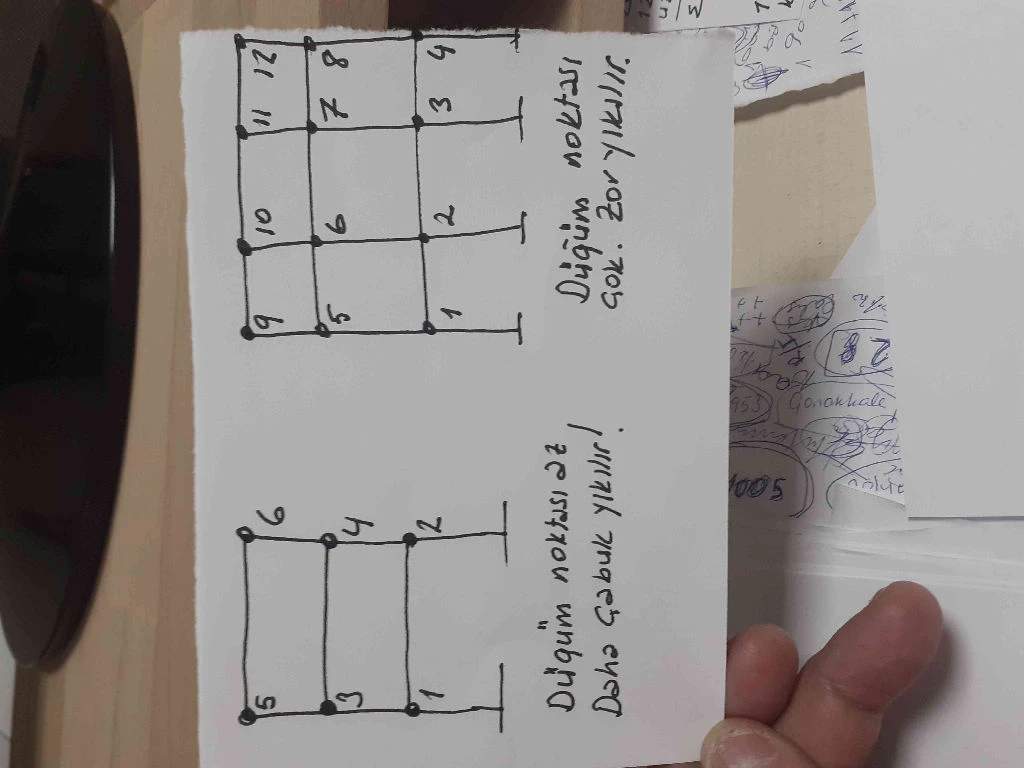

HİPERSTATİKLİK DERECESINE GÖRE YIKILMA OLASILIĞI

Ahmet Çelikkollu

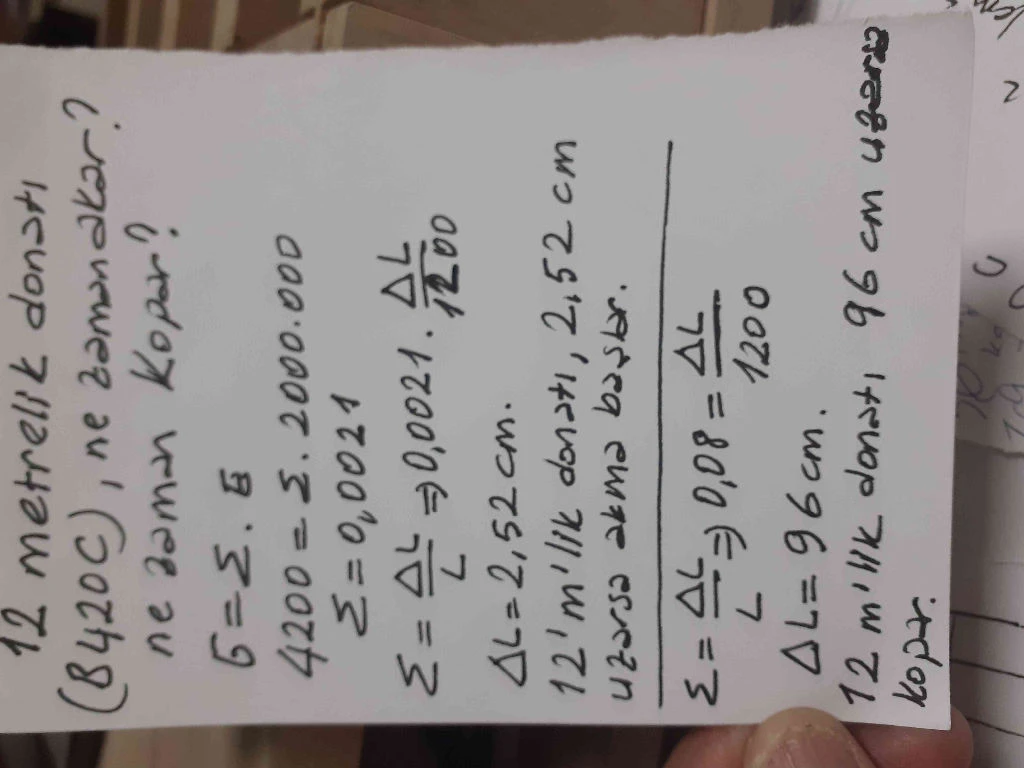

12 METRELİK DONATI NE ZAMAN AKAR? NE ZAMAN KOPAR?

Ahmet Çelikkollu

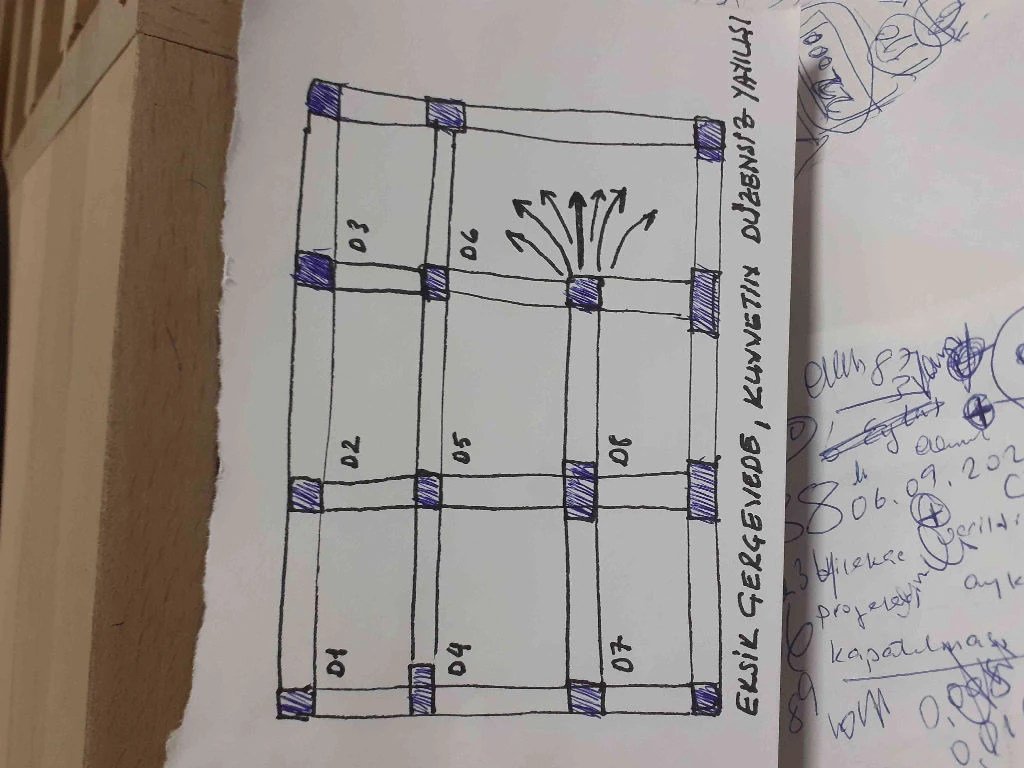

EKSİK ÇERÇEVEDE DEPREM KUVVETİNİN DÜZENSİZ YAYILIŞI...

Ahmet Çelikkollu

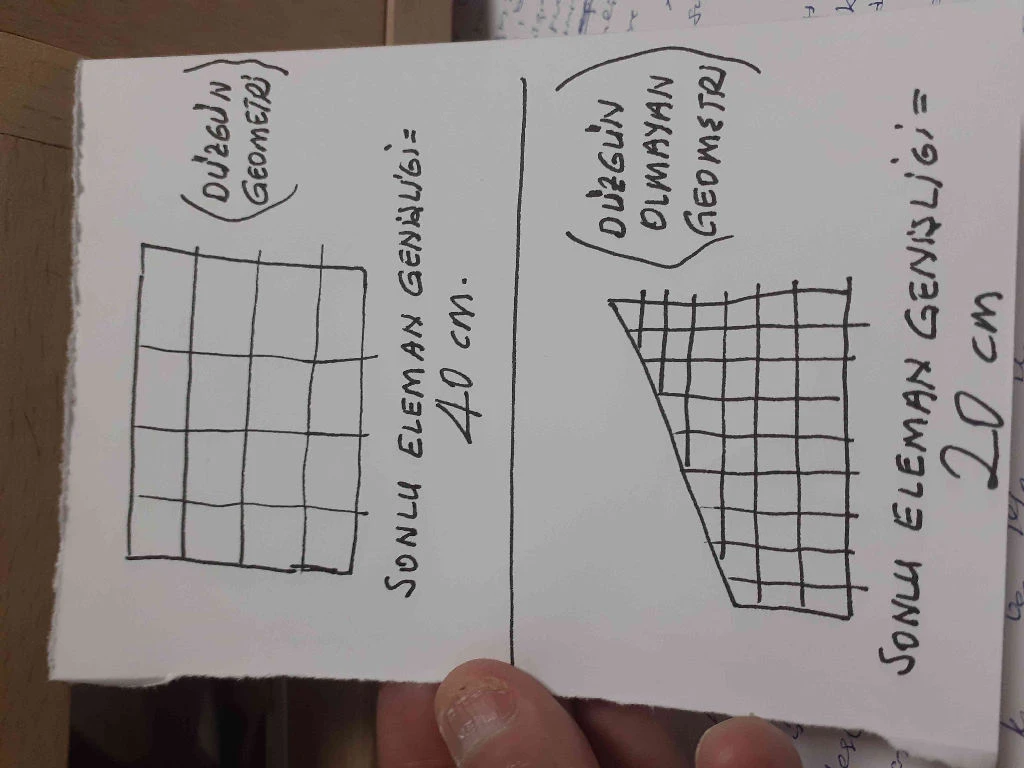

SONLU ELEMAN GENİŞLİK TAYİNİ

Ahmet Çelikkollu

Zaman zaman Yapı Denetim Kuruluşlarının yazılı yada sözlü cesitli duyurularında görüyorum: "Pasif proje denetçisi arayişımız vardır" Nedir pasif proje denetçisi? Diplomasını kiralayan mühendis. Bu duyuruyu yapan Yapı Denetim Kuruluslarıda, bu duyuruya göre diplomasını kiralayıp kendisi evde yatan denetçide bir an önce pasif hale gelmeli/getirilmeli. Bunlar zararlı kuruluşlar ve zararlı tipler.

Ahmet Çelikkollu

Konyada çöken binada yeni bir kavramla karşılaştık: "kendiliğinden yıkım". Makina ile yıkım elle yıkım gibi bir şey olsa gerek. Kendiliginden yıkım diye bir kavram yok, bunun adı göçmedir, çökmedir. Binanın eski olmasi göçmesi için yeterli sebep degildir. TV kanallarina da surekli birileri cıkip göçmenin nasil gercekleştigi konusunda fetva veriyorlar, bunlara da itibar etmeyin. Önce yeterli bilgiye sahip olalım sonra fikir sahibi oluruz. Bu bilgiler fikir sahibi olmak icin yetersiz.

Ahmet Çelikkollu

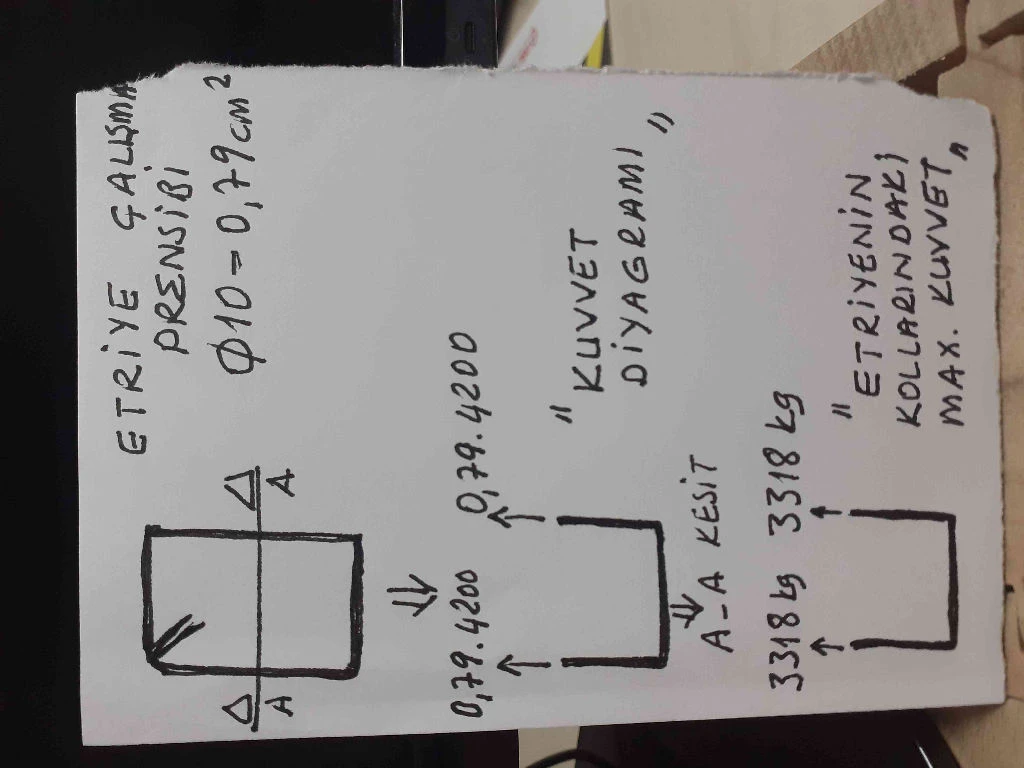

ETRİYE KUVVETLERİ

Ahmet Çelikkollu

BİNALARIN TEPESİNE ETKİYEN KAMÇILAMA KUVVETİ Elimize bir kamçı alalım. Bu kamçıyı sopasından hızla aşaği-yukarı sallayalim. Sopaya baglı sicim (S) cizerek kuvvetle sallanir ve sicimin en uç noktası’nın ani bir ileri fırlama hareketi yaptigini hissedersiniz. Sicimin ucundaki bu kuvveti her kamçıyi salladıginiz da hissedersiniz. Binayi bir sicim gibi düşünursek, yer hareketi oldugunda(deprem) bina da soldan saga aynen kamci sicimi gibi sola saga (S) seklinde sallanir(periyot, mod). Ve aynı kamçı siciminin ucundaki kuvvet gibi, binanin en üst noktasinda(en ust kat döseme üst kotu) kamcilama kuvveti oLuşur. Bu depremin etkisidir ve yer hareketi neticesinde oluşur. Eger siz bu binayi esdeger deprem yüku yöntemi kullanarak cözüyorsaniz tepedeki bu kamcilama kuvvetini de bina üst noktasina etkitmelisiniz. Zaten kamçilama yükü TBDY2018 de de yer almaktadir. Şimdi kamçilama yükü nasil hesaplanir sayisal bir örnekle açıklayacağım: 7 katlı bir yapi düşunelim. Rijit bodrum kat yok. Kat yuksekliği 3.m Bir kat ağırlığı 400 ton. Perdeli/cerceveli yuksek sünek betonarme ZC zemin R=7 D=2.5 Konut I=1 Deprem tehlike haritasindan baktım Ss=0.950 S1=0.300 Zemin etki katsayilari(tablo 2.1 ve tablo 2.2) Fs=1.2 F1=1.5 SDS=Ss x Fs=0.950 x 1.20= 1.140 SD1=S1 x F1=0.300 x 1.50=0.450 TA=0.20x(SD1/SDS)=0.20x(0.450/1.140)=0.079 TB=0.450/1.140=0.395 Tx=bina periyodu Tx=Ct x Hn^(3/4….(denklem 4.27) Tx=0.07 x 21^(3/4)=0.687 saniye Tx > TB……..0.687>0.395 Sae= SD1/T = 0.450/0.687=0.655 Ra=R/I…(Tx>TB oldugundan) Ra=7/1=7 SaR=Sae/Ra=0.655/7=0.0936 Yapi kutlesi=m= 400×7=2800 ton. Vt=yapidaki toplam deprem kuvveti(taban kesme) Vt=m x a=m x SaR=2800 x 0.0936=262.08 ton Yani yapiya 262.08 ton deprem kuvveti etkiyecek. Kamcilama kuvveti yani N’inci kat tepesine etkiyen kuvvet=Vn Yapi kat sayisi=N(N=7) Vn=0.0075 x N x Vt Vn=0.0075 x 7 x 262.08 Vn=13.760 ton. Yani yapi nin en ust kat doseme seviyesine 13.760 ton yatay kuvvet etkiyecek. Bu buldugumuz kamcilama kuvveti. Yapiya etkiyen toplam deprem kuvveti Vt=262.08 ton idi. Bunun 13.760 ton kismi kamcilama kuvveti. Geriye kalan kuvvet 262.08-13.760=248.320 ton Bu 248.320 ton toplam 7 kat’a pay edilecek ve en ust kata gelindiginde de sadece en ust kata kamcilama yüku olan 13.760 ton ilave edilecek/edilmeli.

İçerik

BİNALARIN TEPESİNE ETKİYEN KAMÇILAMA KUVVETİ

Elimize bir kamçı alalım. Bu kamçıyı sopasından hızla aşaği-yukarı sallayalim. Sopaya baglı sicim (S) cizerek kuvvetle sallanir ve sicimin en uç noktası’nın ani bir ileri fırlama hareketi yaptigini hissedersiniz.
Sicimin ucundaki bu kuvveti her kamçıyi salladıginiz da hissedersiniz. Binayi bir sicim gibi düşünursek, yer hareketi oldugunda(deprem) bina da soldan saga aynen kamci sicimi gibi sola saga (S) seklinde sallanir(periyot, mod). Ve aynı kamçı siciminin ucundaki kuvvet gibi, binanin en üst noktasinda(en ust kat döseme üst kotu) kamcilama kuvveti oLuşur. Bu depremin etkisidir ve yer hareketi neticesinde oluşur. Eger siz bu binayi esdeger deprem yüku yöntemi kullanarak cözüyorsaniz tepedeki bu kamcilama kuvvetini de bina üst noktasina etkitmelisiniz. Zaten kamçilama yükü TBDY2018 de de yer almaktadir. Şimdi kamçilama yükü nasil hesaplanir sayisal bir örnekle açıklayacağım:

7 katlı bir yapi düşunelim.
Rijit bodrum kat yok.
Kat yuksekliği 3.m
Bir kat ağırlığı 400 ton.
Perdeli/cerceveli yuksek sünek betonarme
ZC zemin
R=7
D=2.5
Konut I=1

Deprem tehlike haritasindan baktım
Ss=0.950
S1=0.300

Zemin etki katsayilari(tablo 2.1 ve tablo 2.2)
Fs=1.2
F1=1.5

SDS=Ss x Fs=0.950 x 1.20= 1.140
SD1=S1 x F1=0.300 x 1.50=0.450

TA=0.20x(SD1/SDS)=0.20x(0.450/1.140)=0.079

TB=0.450/1.140=0.395

Tx=bina periyodu
Tx=Ct x Hn^(3/4….(denklem 4.27)
Tx=0.07 x 21^(3/4)=0.687 saniye

Tx > TB……..0.687>0.395

Sae= SD1/T = 0.450/0.687=0.655

Ra=R/I…(Tx>TB oldugundan)
Ra=7/1=7

SaR=Sae/Ra=0.655/7=0.0936

Yapi kutlesi=m= 400×7=2800 ton.

Vt=yapidaki toplam deprem kuvveti(taban kesme)

Vt=m x a=m x SaR=2800 x 0.0936=262.08 ton

Yani yapiya 262.08 ton deprem kuvveti etkiyecek.

Kamcilama kuvveti yani N’inci kat tepesine etkiyen kuvvet=Vn
Yapi kat sayisi=N(N=7)

Vn=0.0075 x N x Vt
Vn=0.0075 x 7 x 262.08
Vn=13.760 ton.

Yani yapi nin en ust kat doseme seviyesine 13.760 ton yatay kuvvet etkiyecek. Bu buldugumuz kamcilama kuvveti.

Yapiya etkiyen toplam deprem kuvveti Vt=262.08 ton idi. Bunun 13.760 ton kismi kamcilama kuvveti. Geriye kalan kuvvet 262.08-13.760=248.320 ton
Bu 248.320 ton toplam 7 kat’a pay edilecek ve en ust kata gelindiginde de sadece en ust kata kamcilama yüku olan 13.760 ton ilave edilecek/edilmeli.

Dosyalar

Ahmet Çelikkollu

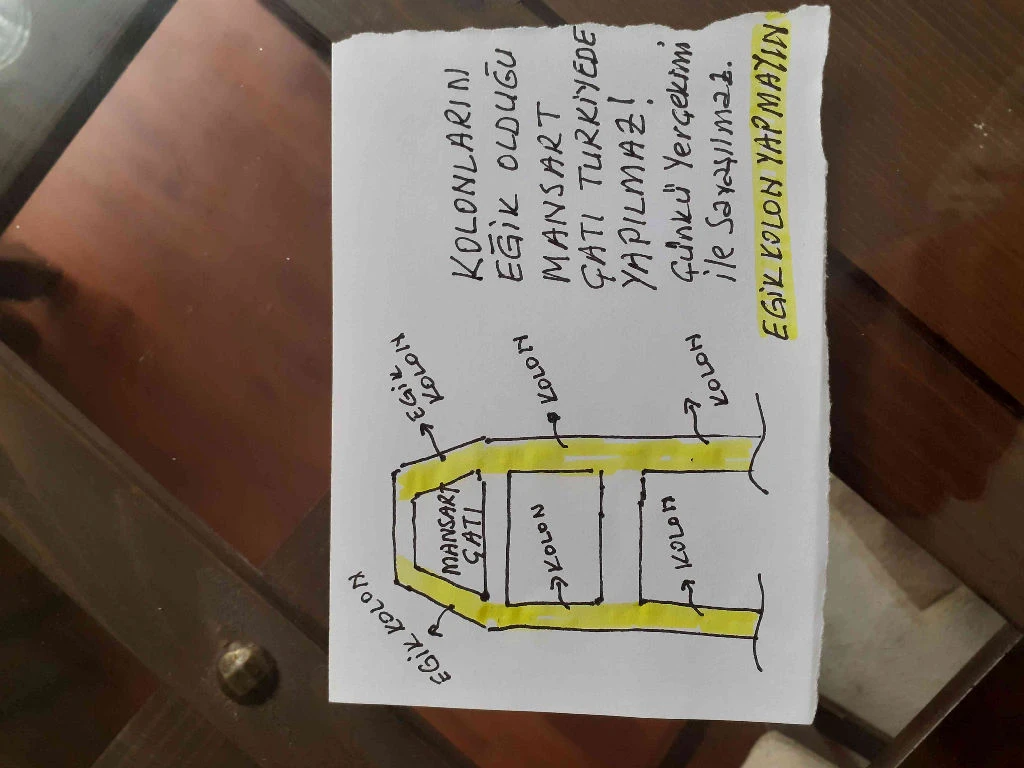

TURKİYEDE EĞİK KOLONLARDAN OLUŞAN MANSART ÇATI YAPILMAZ, ÇÜNKÜ DEPREM GERCEĞI VAR, DEPREM VARSA YERCEKİMİ İLE SAVAŞILMAZ. MANSART CATI ANCAK ÇIKTIĞI YER FRANSADA YAPILABİLİR, ÇÜNKÜ ORADA DEPREM OLMAZ... EĞİK KOLON YAPMAYIN...

Ahmet Çelikkollu

BOLUDA OTEL YANGINI.. Bakiyoruz ki herkes kusursuz görevini yapmış, bütün evraklarda tam ve bir yangın 76 insan vefat etti. Her şeyin uygun olduğu bir binadaki yanginda 76 kişi ölmez. Evraklar tam zihniyetini, bir sey olmaz zihniyetini birakalim çünkü bir şey oluyor.Dürüst ve ehil dünyada tek siz kalsanız bile dürustlükten, bilimden ödün vermeyin. Yönetmeliklere uygun bina tasarlayın, bilmiyorsaniz bilmiyorum deyin, haketmiyorsanız makam teklif edilse de kabul etmeyin, şef dahi olmayın...

Ahmet Çelikkollu

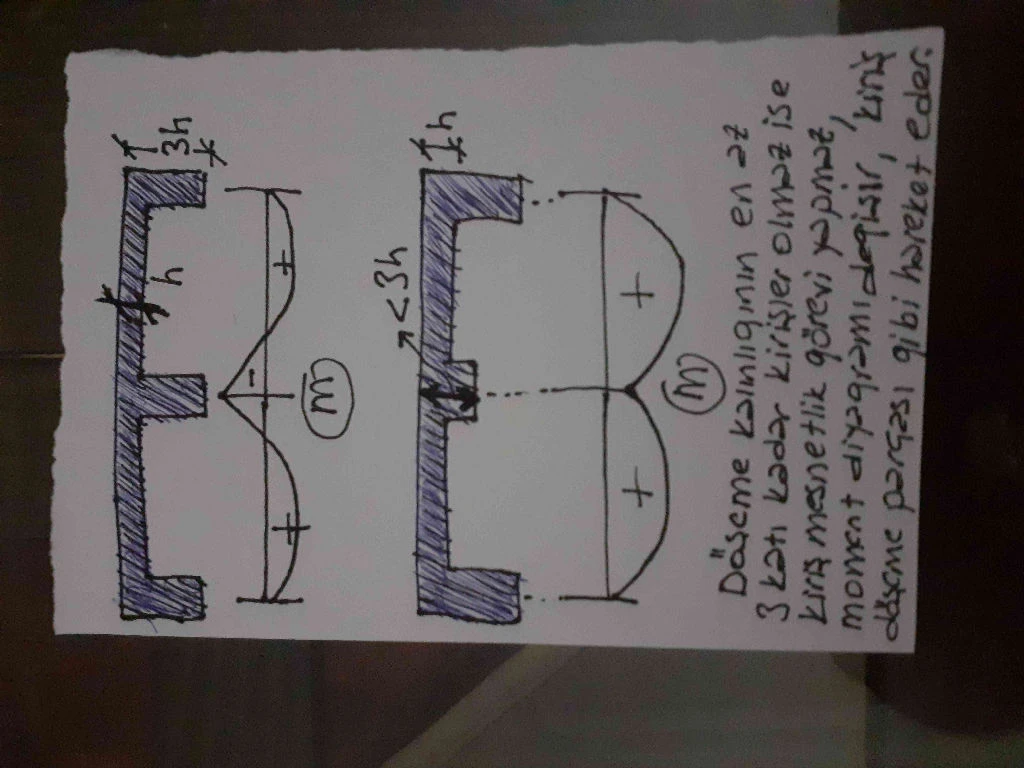

DÖŞEME YUKSEKLİGİNİN 3 KATINDAN DAHA AZ YUKSEKLİĞE SAHİP KİRİŞLERİN DAVRANIŞI

Ahmet Çelikkollu

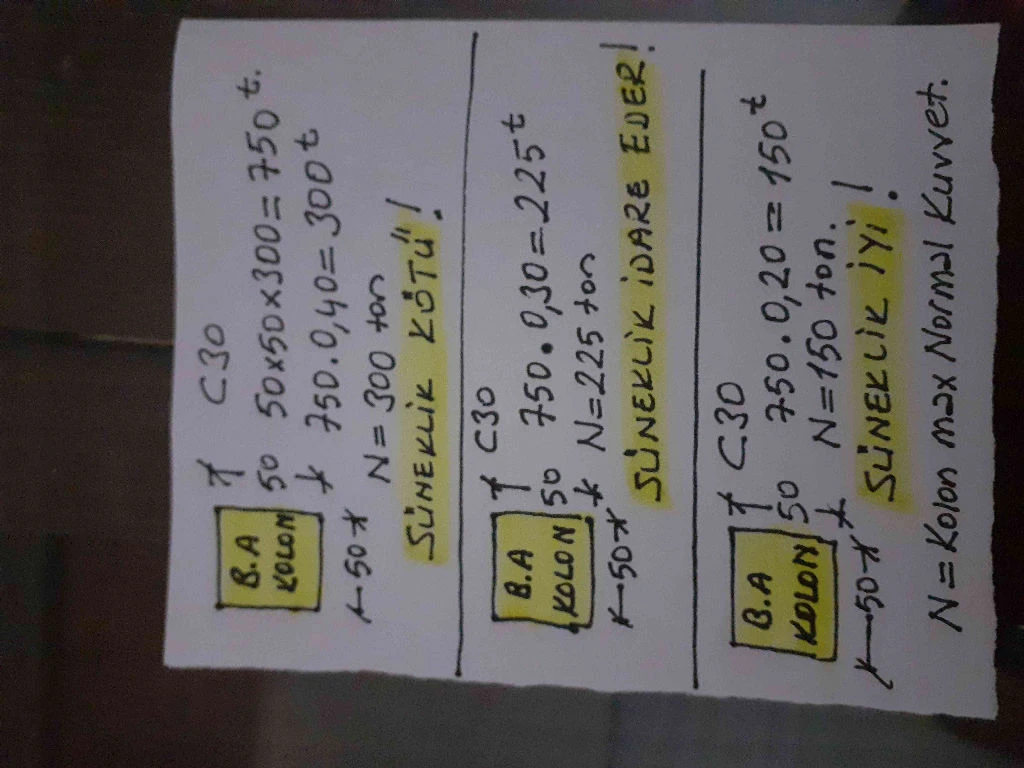

KOLON NORMAL KUVVET/SUNEKLİK İLİŞKİSİ

Ahmet Çelikkollu

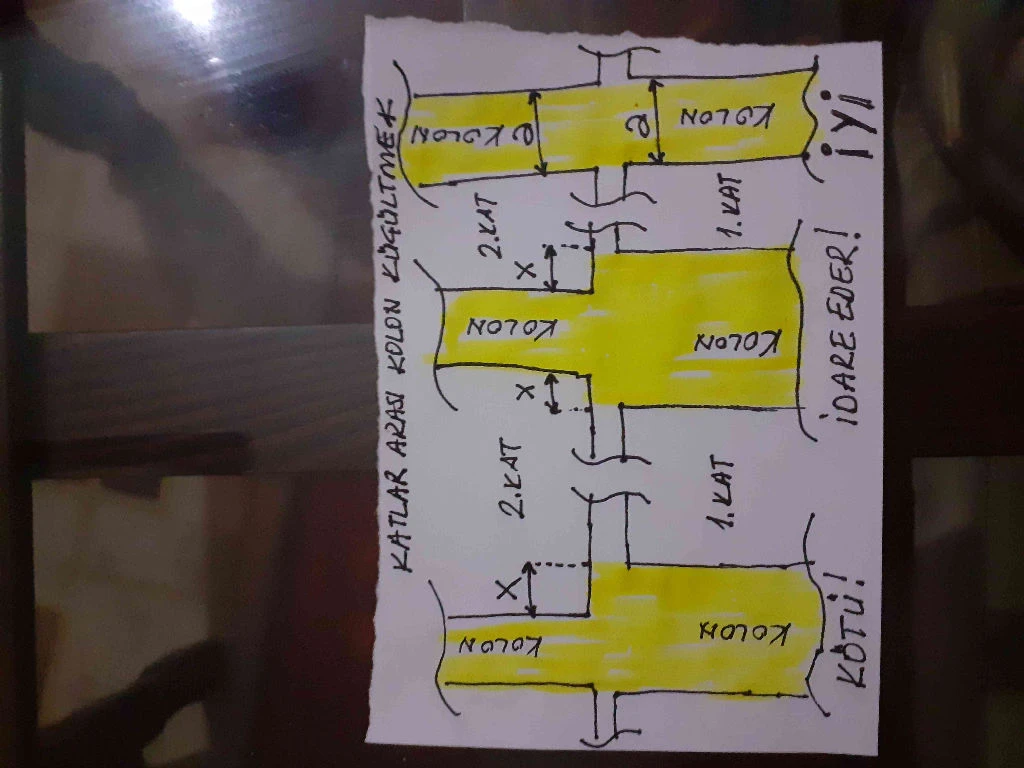

KATLAR ARASI KOLON KÜÇÜLTMEK...

Ahmet Çelikkollu

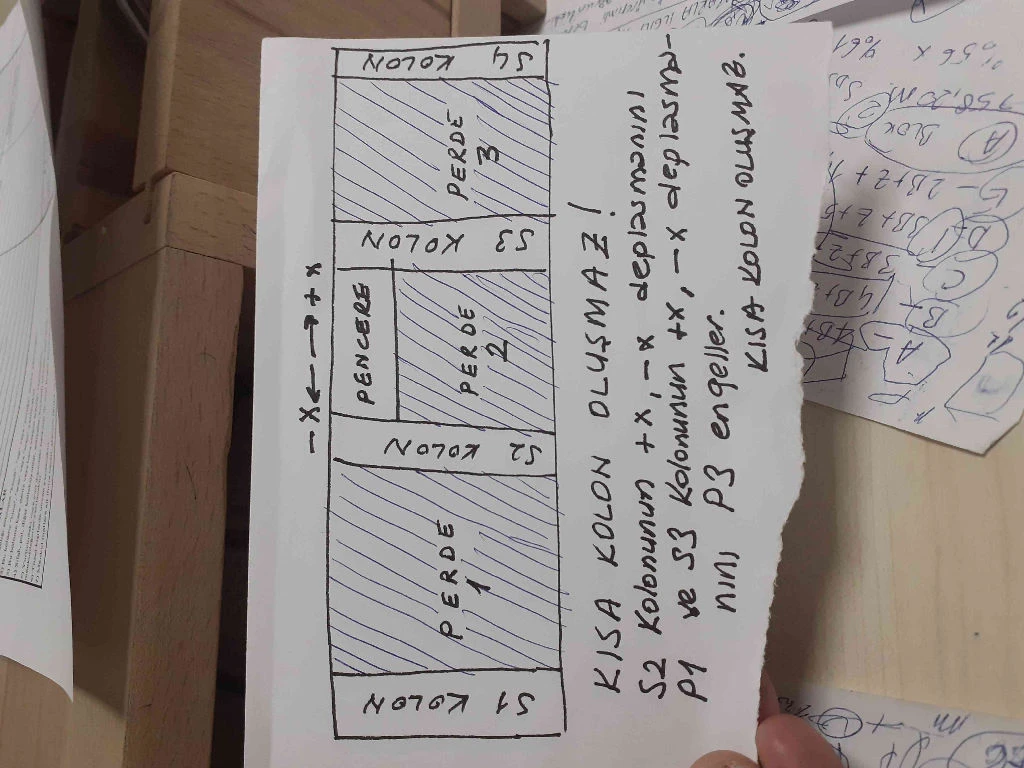

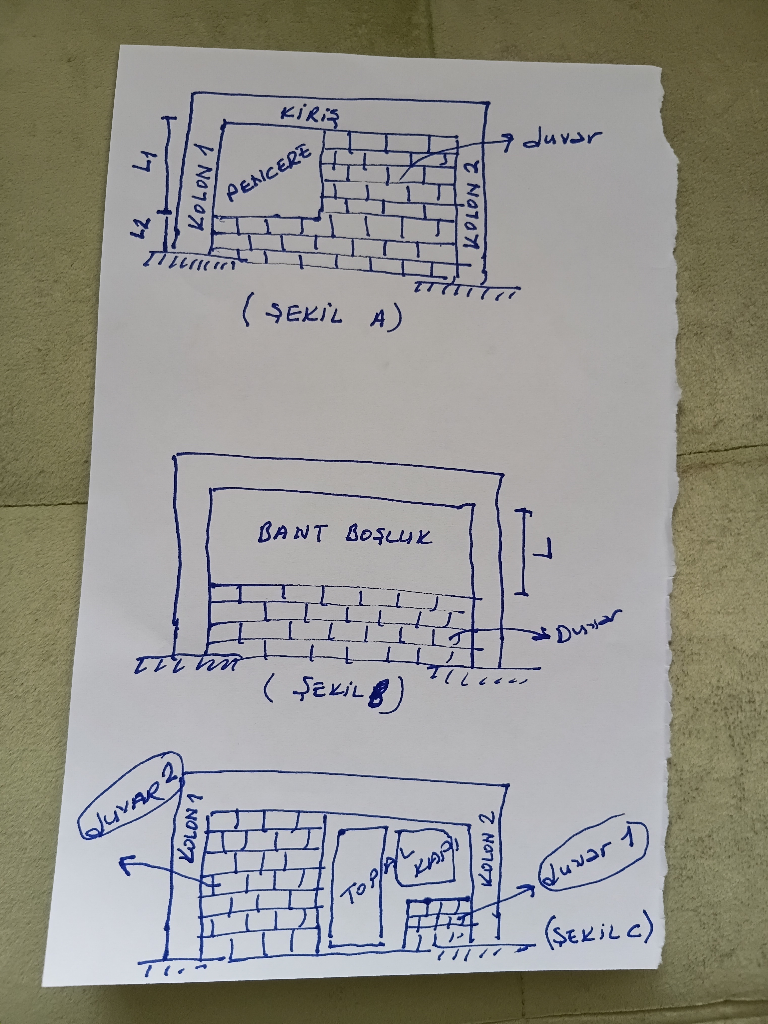

KISA KOLON

Ahmet Çelikkollu

https://m.youtube.com/watch?v=tE9UDv8aNlI

Ahmet Çelikkollu

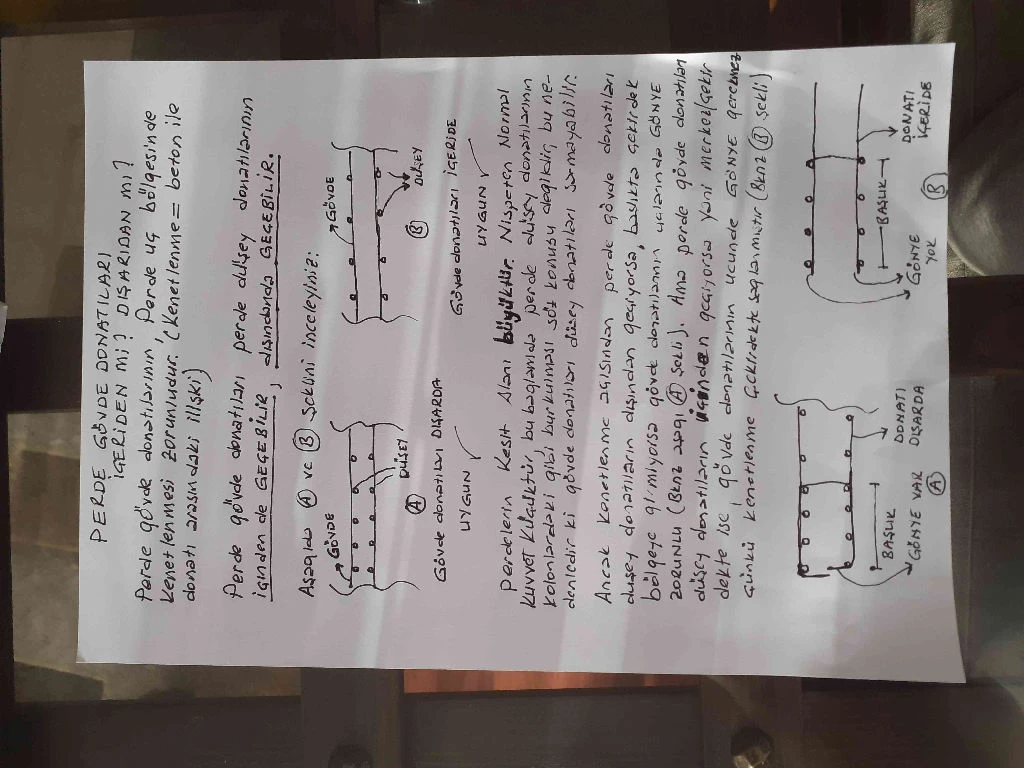

PERDELERDE GOVDE DONATISI DUSEY DONATILARIN İCINDEN Mİ? DIŞINDAN MI GEÇMELİ?
